AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット
AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット

AZZ04 自然石のクラッドと固定用ステンレス鋼オメガ ブラケット

SSオメガクラッドメタルブラケットは、外壁クラッド用に特別に設計された高性能金属ブラケットです。耐食性と耐久性を備えた高品質のステンレス鋼素材で作られています。金属ブラケットはユニークなオメガ形状のデザインを採用しており、美しくエレガントであるだけでなく、壁の重量と圧力を効果的に分散し、構造全体の安定性を高めます。また、施工性もあり、外壁被覆材との接続が簡単かつ迅速に行えます。 SSオメガクラッドメタルブラケットは、商業ビル、住宅ビル、公共施設など、さまざまなタイプの建物の外壁装飾および断熱プロジェクトに広く使用されています。
見積もりを依頼する
前の：ウォールストーンクラッディング固定システムオメガアンカーブラケット次：ステンレス鋼オメガブラケット
  • パラメータ
  • お問い合わせ

  • AZZ04 天然石クラッディングおよび固定用ステンレス鋼オメガブラケット

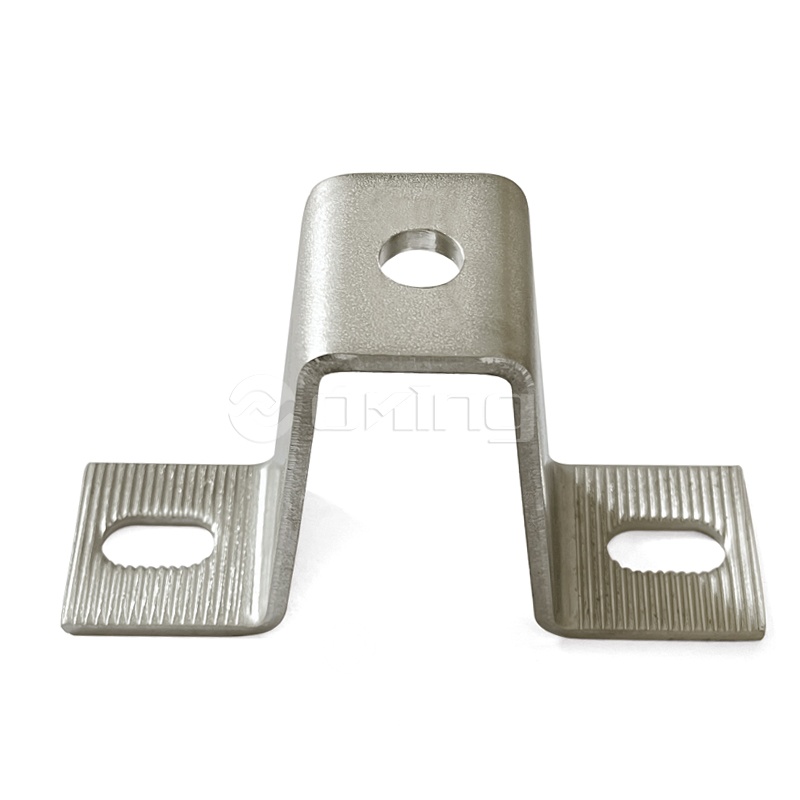

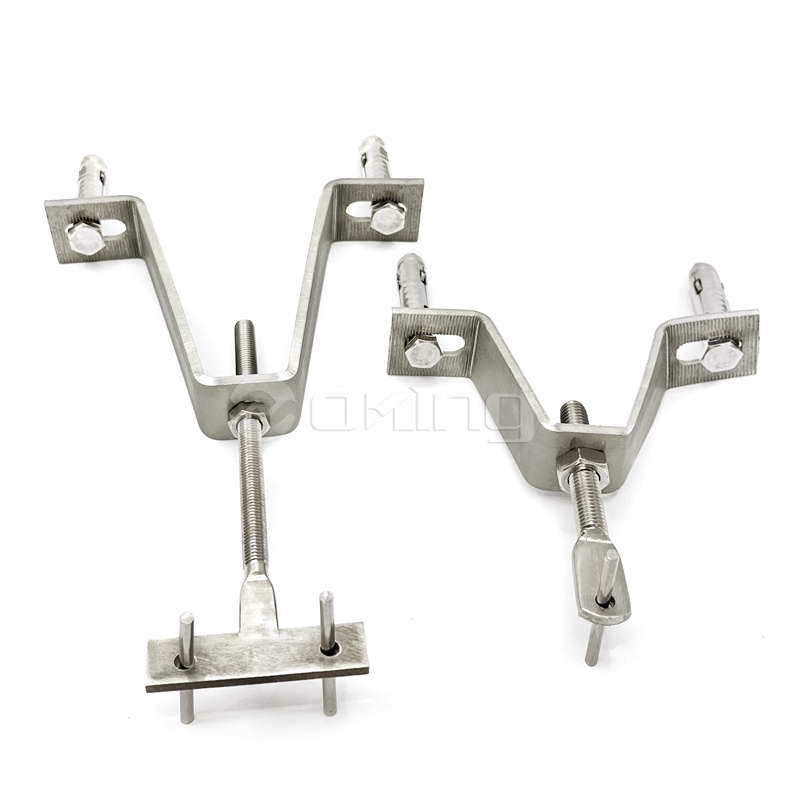

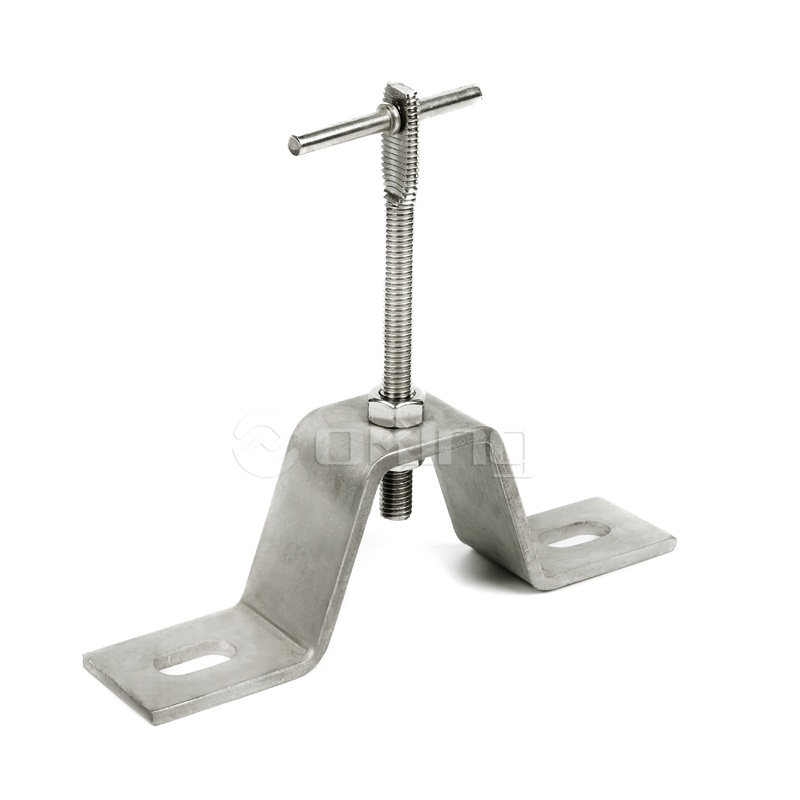

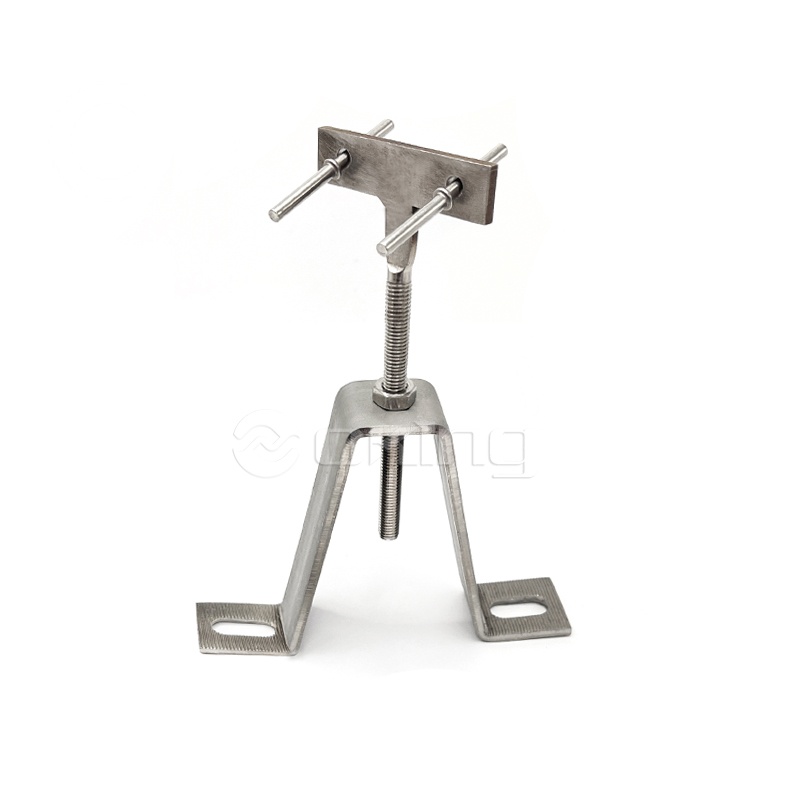

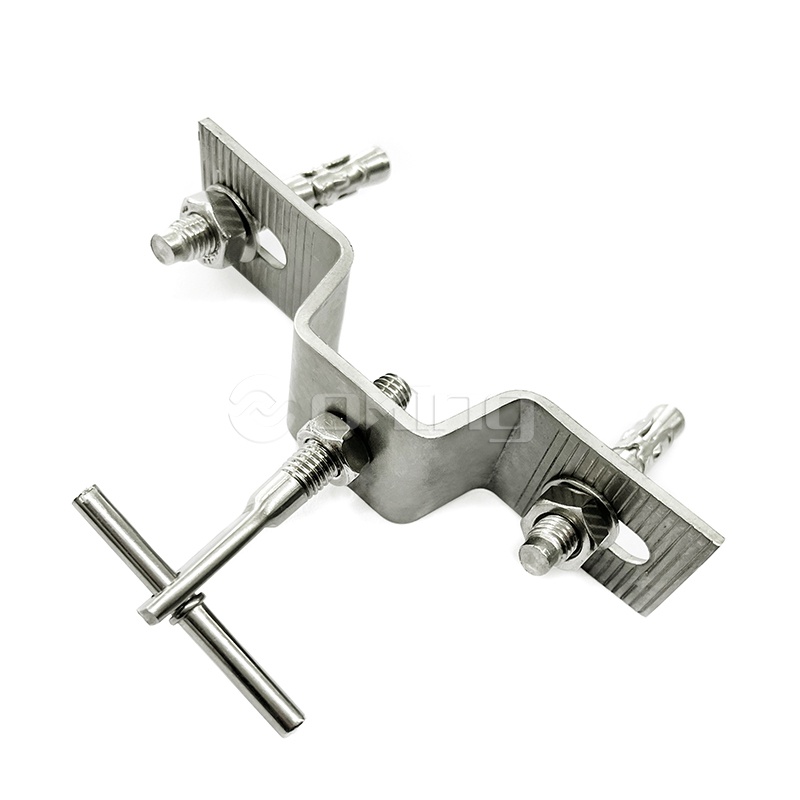

    AZZ04 ステンレス鋼オメガ ブラケットは、換気ファサード システムに天然石パネルを安全に固定するために設計された特殊な構造コンポーネントです。で設計されています オメガ形状のプロファイル 、このブラケットは、建築基材と石材被覆材の間に堅牢な機械的接続を提供します。から製造 耐食性ステンレス鋼 熱膨張と風圧に対応しながら、重い石材の死荷重を管理するために特別に開発されました。その形状により、設置中に正確な調整が可能となり、屋外および屋内の石壁を水平かつ面一に仕上げることができます。

    主な利点

    • 構造的完全性: オメガ プロファイルにより、機械的応力が締結ポイント全体に分散され、重い石の用途での点荷重による破損のリスクが軽減されます。
    • 耐食性: 高品質のステンレス鋼を使用することで、ブラケットは湿気の多い環境、海岸沿い、または工業的に汚染された環境でも構造的に健全な状態を保ちます。
    • 取り付け精度: この設計により多軸調整が容易になり、設置者は石材やコンクリート下地の不規則性を補うことができます。
    • 熱適応性: ブラケット システムにより、石材パネルが独立して移動できるため、建物外壁の熱膨張と収縮によって引き起こされる亀裂を防ぐことができます。

    技術仕様と特長

    パラメータ 仕様
    材質グレード SS304 / SS316 / SS316L ステンレス鋼
    プロファイル形状 オメガタイプ/トップハット部門
    標準の厚さ 2.0mm - 5.0mm (カスタマイズ可能)
    表面仕上げ 2B、ピクルス、または不動態化
    耐荷重 厚みと突き出し長さから計算

    主なアプリケーション シナリオ

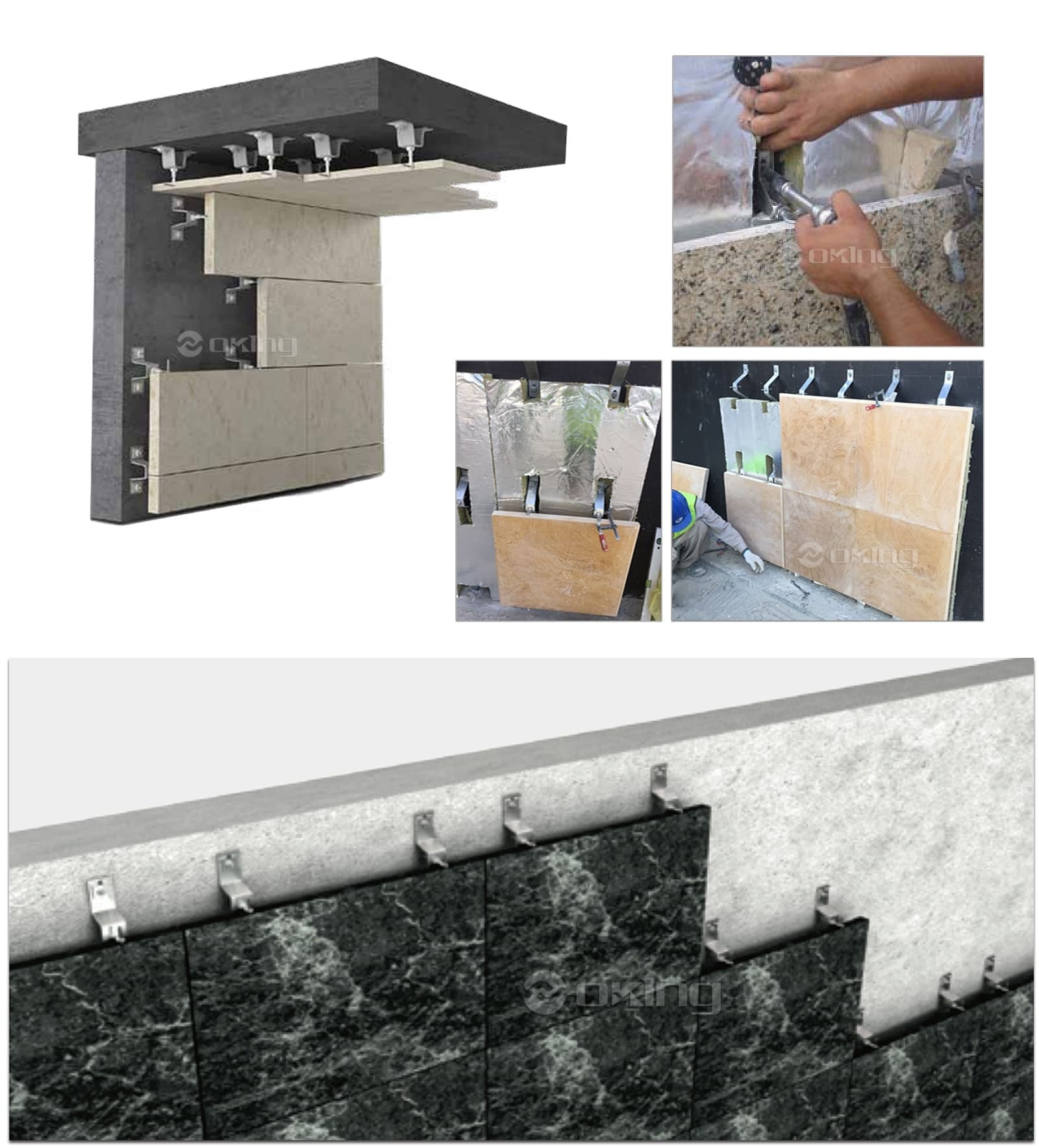

    • 換気されたファサード: 商業用および住宅用の高層ビルの花崗岩、大理石、石灰岩のクラッディングの主要な固定コンポーネントとして使用されます。
    • 内部の重いクラッディング: ロビー、空港、公共インフラの装飾用石材の確保。
    • 改修プロジェクト: 既存の石材の上に石パネルを改修して、美観と断熱性能を向上させます。
    • ウェットクラッド補強: 従来のモルタル固定方法と組み合わせて機械的安全アンカーとして機能します。

    設置と安全に関するガイドライン

    基板の準備

    コンクリートまたは石材の下地が構造的に健全で、飛び散った破片がないことを確認してください。ドリル穴は、ドリルの直径に正確に一致する必要があります。 拡張アンカー または ケミカルボルト AZZ04ブラケットと組み合わせて使用します。

    材質の適合性

    防止のため、AZZ04 ブラケットにはステンレス製の留め具 (ボルト、ナット、ワッシャー) のみを使用してください。 電気腐食 。炭素鋼のファスナーとステンレス鋼のブラケットを混合すると、酸化が促進され、システムの故障が発生します。

    保管条件

    ブラケットは、炭素鋼製品や塩化物を含む化学物質との直接接触を避け、乾燥した環境に保管してください。取り付けるまでブラケットを元のパッケージに保管しておくと、ブラケットの機能を損なう可能性のある表面の汚れや傷がつきません。 パッシブ層 鋼の。

    荷重計算に関する注意事項

    AZZ04 ブラケットの間隔と厚さは、構造エンジニアが特定の仕様に基づいて決定する必要があります。 比重 石の強度、地理的地域の風荷重要件、およびファサードの全高。

    あZZ04 オメガブラケットストーン固定システム/ 軒天井用Zアンカー

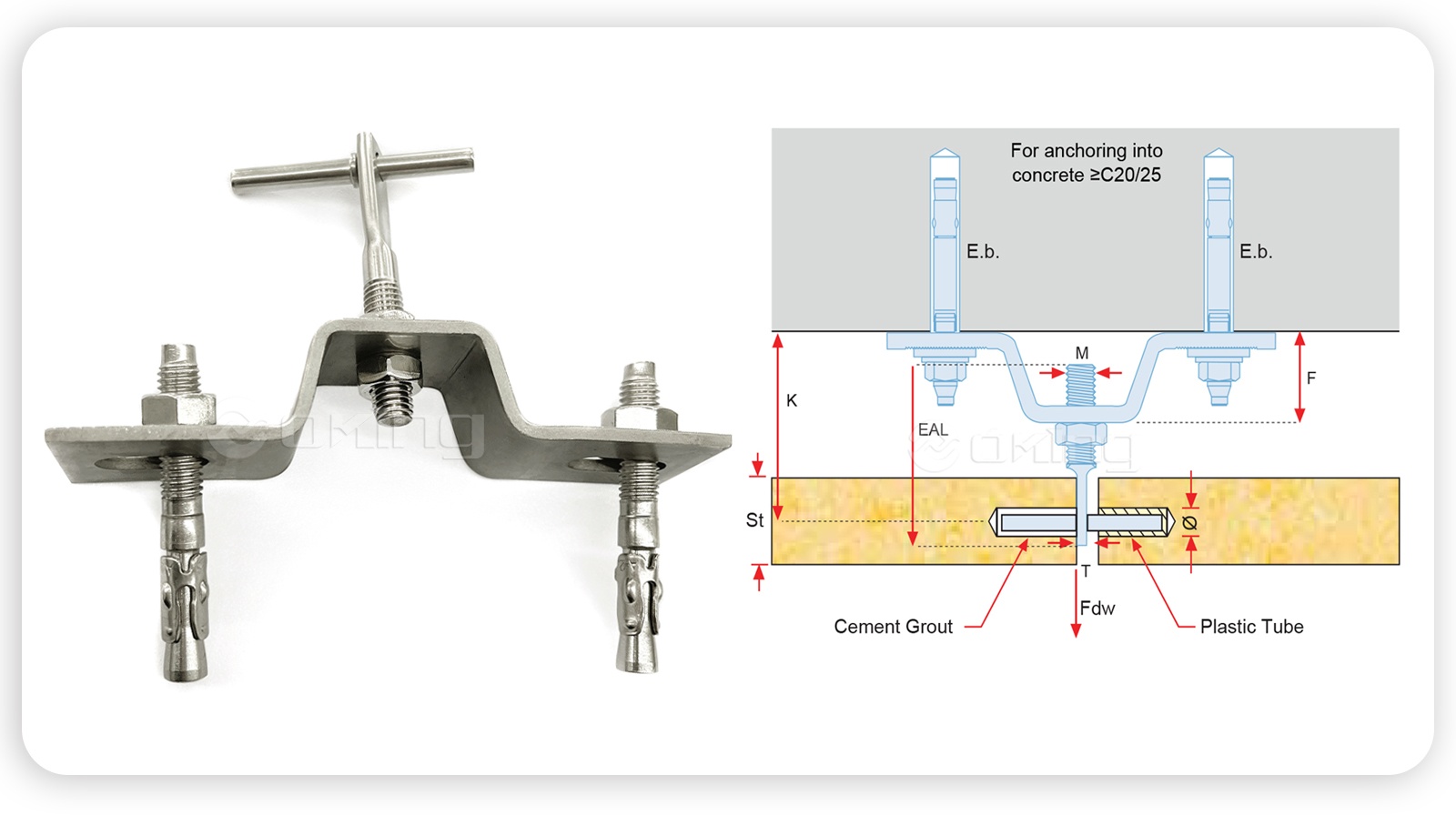

    ●技術詳細

    製品コード 投影

    分。

    投影

    最大。

    投影

    死んだ

    ロード

    フォーミング

    サイズ

    拡張

    ボルトサイズ

    ピン

    直径

    調整腕

    メトリックサイズ

    調整腕

    平らな厚さ

    調整腕

    長さ

    K(mm) K - (mm) K(mm) Fdw(N) F(mm) EB(mm) Φ(mm) M(mm) T(mm) EAL(mm)
    あZZ04-452 45 40 55 200 10 M8x80 5 M10 3.5 60
    あZZ04-552 55 50 70 20 60
    あZZ04-752 75 60 90 40 70
    あZZ04-952 95 80 110 60 70
    あZZ04-553 55 45 70 300 20 M8x80 5 M10 3.5 60
    あZZ04-753 75 60 90 40 60
    あZZ04-953 95 80 110 60 60
    あZZ04-1153 115 100 130 80 60
    あZZ04-554 55 45 65 400 10 M8x80 5 M12 4.5 70
    AZ0Z4-754 75 60 90 20 80
    あZZ04- 954 95 80 110 40 80
    あZZ04-1154 115 100 130 60 80

    大理石クラッディング固定用ステンレス鋼 201 304 316 アングル
    45 ～ 135 mm の突起
    最大荷重800N

    水平および垂直ジョイントに最適

    石の厚さ 20 ～ 50 mm

    拡張ボルトで耐力壁に固定し、止めネジでチャンネルに固定
    材質: 1.4571/1.4404/1.4401 (A4/AISI 316) または 1.4301 (A2/AISI 304)

    ● 製品コードの説明
    あZZ04 - 45 2 A
    AZZ04: 種類

    45: 突出量(mm)

    2: 自重（×10kg）

    答え: 形状

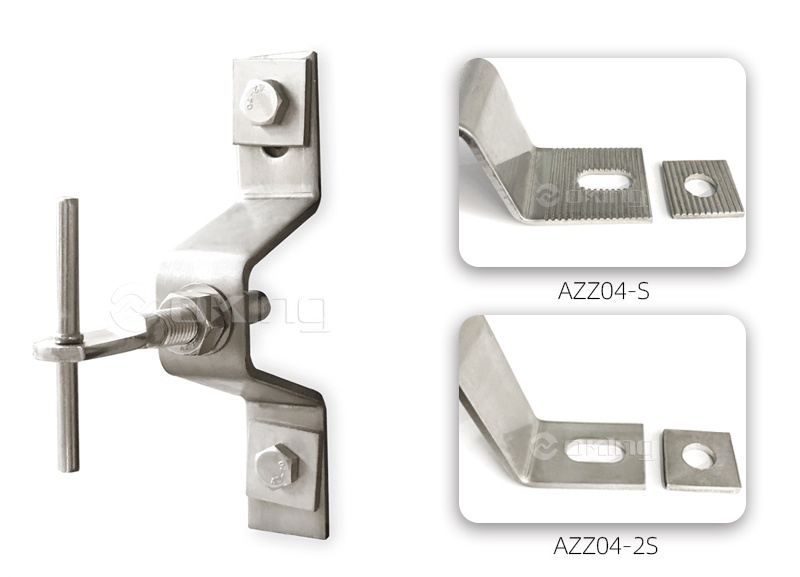

    AZZ04-S
    種類 with Serrated and serrated washer.
    AZZ04-2S
    種類 without serration and with plain washer.

    ●用途

    ボルトアンカーの使用例拡張ボルトを使用して耐力壁にアンカーを固定します。

    隔離された壁にアンカーを固定するには、最初に隔離を切断する必要があります。固定後、切り取った絶縁部分を元に戻し、コールドブリッジを減らすために絶縁部分をシールする必要があります。
