ファサード クラッディング システムの調達: RFQ 文書に含める主要なパラメータ

完全な見積り依頼を行わずにファサード クラッディング システムのサプライヤーを最終候補リストに掲載することは、ファサードの調達において最も高価な近道です。海岸沿いの商業プロジェクトで、請負業者は天然石製クラッディング ブラケットのほぼ同一の 3 つの見積もりを比較し、最も安い価格を選択しました。部品は構造図の 304 ステンレス グレードではなく亜鉛メッキ鋼で到着し、6 年以内に錆びが発生しました。 Jiangsu Aozheng Metal Products Co., Ltd. は、鋳込みアンカー チャネル、被覆材サポート ブラケット、アンダーカット アンカー、プレキャスト コンクリート固定アクセサリのメーカーですが、RFQ で技術パラメータが省略されるたびにこのパターンが繰り返されます。この記事では、荷重値や材料グレードから調整公差や文書要件に至るまで、すべてのファサード クラッディング システムの RFQ に属する測定ポイントを定義します。

RFQ はプロジェクト要件をサプライヤーの義務に変換します

RFQ は、被覆パッケージの技術契約のベースラインです。省略したすべてのパラメータは、通常は製造コストを下げる方向で、サプライヤーが決定します。

製造部門は見積書に定義されているものしか製造できません。 RFQ にステンレス鋼のグレードが記載されていない場合、サプライヤーは建物に必要なグレードではなく、注文を獲得したグレードの価格を設定します。同じ論理がブラケットの形状、コーティングの厚さ、テストレポート、および梱包にも当てはまります。

• 構造荷重と必要な抵抗
• 材料グレードと表面保護システム
• 形状、調整範囲、界面寸法
• 基板の状態と設置方法
• 文書化、テスト、およびトレーサビリティの義務

構造パラメータと荷重パラメータ

荷重値は、重い、標準などの定性的な説明ではなく、単位付きの数値として記述する必要があります。 RFQ では、特性強度または設計抵抗のどちらの抵抗値が要求されるか、およびどの安全係数の下で要求されるかを記載する必要があります。

死荷重には、パネル全体の重量、ブラケットの自重、および被覆材の後ろに蓄積された断熱材が含まれます。風荷重は、多くの場合、高層ファサードの支配的な荷重であり、各ファサード ゾーンの圧力または吸引力としてキロパスカル単位で指定する必要があります。地震と熱の動きの要件により、支持システムに長穴とスライド接続が必要かどうかが決まります。たわみ制限は、L/200 などのスパンの分数で表されることが多く、パネルの接合部の形状を保護します。

クラッディングシステム用ステンレス鋼調整可能 L アングルブラケット AISI 304 または 316L で利用可能な、換気ファサード用の精密設計の 3 軸調整可能ブラケットは、最大 12 kN の定格荷重で、基板の凹凸や熱の動きを補正します。 製品を見る→

材質グレードと表面保護

材質グレードは耐久性へのこだわりです。この決定を RFQ 段階が終わるまで延期すると、代替品がほぼ保証されます。価格圧力により、サプライヤーは記載内容を満たしながら最も安価な合金またはコーティングを選択するようになるためです。

ステンレス鋼グレード 304 と 316 は、ファサード被覆ブラケットとアンカー チャネルとして最も一般的な 2 つの選択肢です。グレード 316 にはモリブデンが添加されており、これにより耐塩化物性が向上し、海岸や氷結防止塩の環境でのデフォルトとなります。溶融亜鉛めっき (HDG) 鋼には、通常 70 ～ 85 マイクロメートルの亜鉛コーティングが施されており、工業用または低湿度の内陸プロジェクトに適しています。亜鉛メッキ電気亜鉛めっき部品は主に屋内または一時的に保護された状態での使用を目的としており、ファサードの湿度サイクルですぐに錆びます。

封筒を入札する前に、材料の選択を露出ゾーンと照らし合わせてチェックする必要があります。実用的な ステンレス鋼クラッドブラケットの選択ガイド 暴露条件をグレードの決定と負荷チェックに変換します。

形状、調整範囲、界面寸法

ブラケットを取り付けられるかどうかは、形状によって決まります。現場で調整できるかどうかは調整範囲によって決まります。

パネルの厚さは、サポートのスロット幅または切り溝の深さを制御します。 20 ～ 30 ミリメートルの天然石パネル、10 ～ 18 ミリメートルのセラミック タイル、3 ～ 6 ミリメートルのアルミニウム複合パネルには、それぞれ異なるグリップ範囲が必要です。 RFQ には、ブラケットの脚の長さ、スロット ピッチ、および選択したアンカー チャネルまたは T ボルトとのねじ部品の互換性も記載する必要があります。鋳込み位置は決して完璧ではないため、縦軸と横軸の両方で必要な調整範囲をミリメートル単位で指定し、ブラケットが長穴またはねじインサートを介して調整範囲を提供するかどうかを確認します。

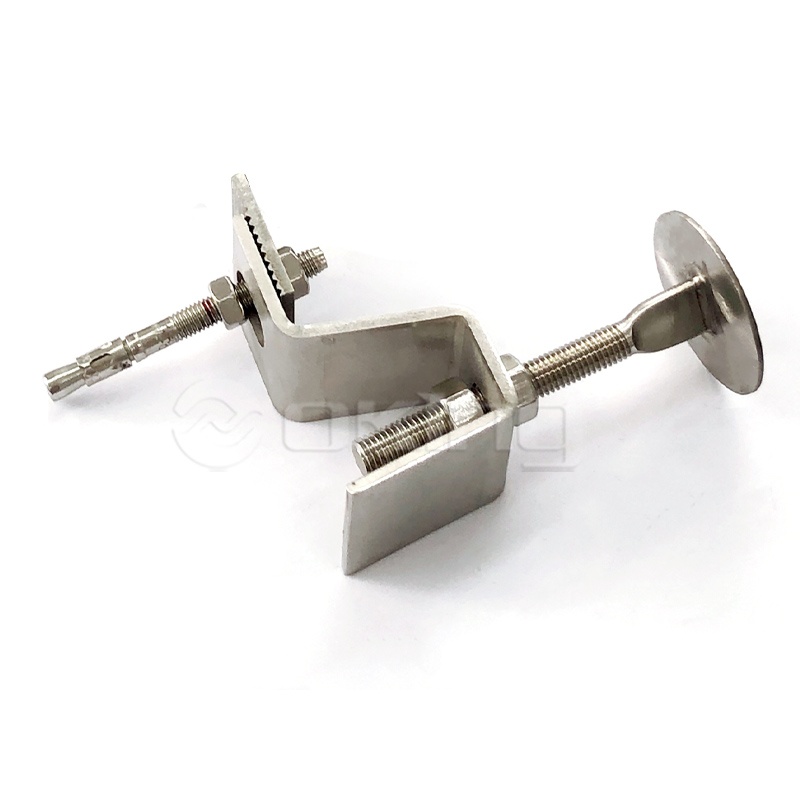

石材カーテンウォールシステム用ステンレス鋼Zアンカー 連動する Z 字型ブラケットにより、石材やタイルの外装をしっかりと固定し、風荷重や地震力に耐えます。現場調整が必要な凹凸のある基板に適しています。 製品を見る→

基板の状態と設置方法

キャストインおよびポストインストールの固定システムは、さまざまな構造上の質問に答えます。 RFQ では、設計がどのシステムを想定しているかを記載する必要があります。これは、一方を他方に置き換えると、負荷の動作、エッジ距離、設置順序が変化するためです。

鋳込みアンカー チャネルは、注入前にコンクリートに埋め込まれ、重い石、テラコッタ、およびプレキャスト コンクリートのファサードに推奨されるソリューションです。後付けの拡張、アンダーカット、およびケミカルアンカーは後で追加されます。アンダーカットアンカーは、ひび割れたコンクリートや地震の多い地域では通常選択されます。 RFQ では、C25/30 などのコンクリート強度クラス、部材の厚さ、エッジと間隔の距離、ひび割れまたはひび割れのないコンクリートに必要な性能カテゴリを指定する必要があります。

• コンクリートの等級と最小部材厚さ
• エッジの距離とアンカーの間隔
• ひび割れまたはひび割れのないコンクリートの分類
• 穴あけ方法と許可される設備
• 耐火性能または耐震性能のカテゴリー

溶融亜鉛メッキ鋳造アンカーチャンネル 重量ファサード用の埋め込みチャネル。さまざまなサイズと定格荷重の熱間圧延および冷間圧延プロファイルが用意されています。ひび割れたコンクリートや地震地域に適しており、調整可能なアンカーを提供します。 製品を見る→

チャネルの選択は、プロファイルのタイプ、材質、固定ジオメトリによって異なります。に関するご案内 キャストインアンカーチャンネルの選び方 熱間圧延と冷間圧延の違いと、RFQ に含まれる選択基準について説明します。

コンプライアンス、文書化、および納品の要件

材料証明書や試験報告書のない見積書は価格であり、提案書ではありません。 RFQ には、製品が見積どおりに動作することを証明する文書をリストし、その納入を受諾条件とする必要があります。

トレーサビリティは、納品されたバッチを製造日と材料履歴に結び付けます。これがなければ、ファサードがまだ使用されている間に、故障したアンカーを特定したり検査したりすることはできません。

1. ブラケットまたはチャンネルで使用されるすべてのグレードの材料証明書
2. 定義された安全係数を使用した負荷テストまたは静的計算レポート
3. 記載された公差を確認する寸法検査報告書
4. 膜厚や表面処理の確認
5. 輸出納品のための梱包、マーキング、インコタームズ

完全な RFQ は、ファサード プロジェクトにおける最も安価な品質管理手段です。これにより、建築上のアイデアが強制力のあるサプライヤーの義務に変換され、ほとんどの被覆材の破損の原因となる材料や形状の代替が防止されます。

ファサード外装材システムの調達に関するよくある質問

ファサード被覆材の RFQ に欠落していることが最も多いパラメータはどれですか?

最も一般的な省略項目は、材料グレードと調整公差です。多くの RFQ ではブラケットのタイプは挙げられていますが、ステンレス鋼のグレードや現場での調整範囲は明記されていないため、サプライヤーは構造に適合する部品の代わりに製造コストの安い部品を自由に見積もることができます。

RFQ では、すべての被覆ブラケットのステンレス鋼グレードを指定する必要がありますか?

すべてのブラケットには明確な材質の決定が必要ですが、答えが必ずしもステンレス鋼であるとは限りません。溶融亜鉛メッキのブラケットは内陸の乾燥した条件では技術的に適切ですが、海岸沿いや工業用のファサードには通常 304 または 316 ステンレスが必要です。すべての見積もりが同じ基準で比較されるように、RFQ にはグレードを明示的に記載する必要があります。

バイヤーはサプライヤーが提供する負荷データをどのように確認できますか?

記載された数値の根拠を尋ねてください。信頼できる RFQ 応答には、テストレポート、計算メモ、または製品がテストされた基準が含まれており、特性値と設計抵抗を明確に区別します。サプライヤーがこの証拠を提供できない場合は、見積もられた負荷値を未検証として扱います。

キャストイン アンカー チャネルの RFQ には何を含めるべきですか?

プロファイル タイプ (熱間圧延または冷間圧延)、材料グレード、チャネルの長さ、アンカーの詳細、互換性のある T ボルトのサイズ、荷重の方向とエッジの距離、コンクリートの強度クラス、および腐食保護。これらのパラメータを組み合わせて、設計が期待する抵抗でチャネルを設置および固定できるかどうかを決定します。
