ステンレス製の乾式吊り下げ用上部ブラケットは、乾式吊り下げ設置用に特別に設計されたサポートコンポーネントです。その性能と耐久性により、現代建築の装飾に好まれるアクセサリーとなっています。 ブラケットは高品質のステンレス鋼素材で作られており、耐食性と強度が非常に高く、さまざまな過酷な環境でも長期間安定性と信頼性を維持できます。そのユニークなデザインにより、設置が簡単かつ迅速になり、壁の重量を効果的に分散して支えることができるため、乾式吊り下げ設置の安全性と安定性が確保されます。
見積もりを依頼する
前の：ダブルホールの上下角度次：次の製品はありません
  • パラメータ
  • お問い合わせ
  • サブ建設コンポーネント
    エッジアップクラッドブラケット
    テラコッタのファサード取り付け用の調整可能なサポート システム
    シリーズ：EB-A / EB-SS
    対応機種：AOZクリップシステム T-25、T-35、T-45

    製品概要

    エッジアップクラッドブラケット is a load-bearing component within ventilated facade sub-construction systems. It connects vertical holding tracks to the building substrate while providing three-dimensional adjustability for surface irregularity compensation. Manufactured from aluminum (EB-A) or stainless steel (EB-SS), the bracket accommodates thermal expansion through slotted hole geometry. Two functional variants are available: fixed point brackets carrying both horizontal and vertical loads, and sliding point brackets restricting movement to horizontal axis only. Standard projection ranges from 60 mm to 480 mm, adjustable in 10 mm increments via telescopic or spacer configurations.

    60-480
    mm投影範囲
    10
    mm調整ステップ
    2.5
    kN 許容荷重

    技術仕様

    材質オプション
    アルミニウム EN AW-6060 T6 / ステンレス鋼 AISI 304 または 316L
    表面処理
    陽極酸化処理 (アルミニウム) / 不動態化処理 (ステンレス鋼)
    耐荷重（特性）
    圧縮2.5kN / 引張2.0kN（安全率3.0適用）
    サーマルブレークオプション
    アルミニウムブラケット用に PA6.6 インサートを使用可能 (熱伝導率 85% 低下)
    ファスナーの互換性
    M8 または M10 アンカー ボルト。コンクリート下地に推奨されるケミカルアンカー
    腐食クラス (EN ISO 12944)
    C4 (陽極酸化アルミニウム) / C5 (ステンレス鋼 316L)

    機能のバリエーション

    固定小数点ブラケット
    荷重方向：水平垂直
    • 基板への強固な接続
    • 熱膨張基準点を定義します
    • ファサードに沿って 8 ～ 10 m ごとに配置することを推奨
    • 一体型レベリングネジ ±5 mm
    タイプ：EB-F
    スライディングポイントブラケット
    荷重方向：水平のみ
    • 縦方向の長穴により熱移動が可能
    • 垂直荷重が隣接する固定点に伝達される
    • ブラケットあたりの移動能力 ±8 mm
    • 摩擦を軽減するインターフェースが付属
    タイプ：EB-S

    インストール手順

    01
    基板の準備
    構造計算に基づいてアンカー位置を特定します。最大アンカー間隔は水平方向に 800 mm、垂直方向に 1200 mm。基準線転写にはレーザーレベルを使用します。
    02
    ブラケットの取り付け
    指定されたアンカーを使用してブラケットを下地に固定します。 M8 ファスナーのトルク値 18 ～ 22 Nm を達成します。付属のシムプレートを使用して基板の凹凸を補正します。
    03
    垂直線路アタッチメント
    垂直保持トラックをブラケット チャネルにはめ込みます。固定ネジを 15 Nm で締めます。スライド ポイントの場合、移動代としてスロットの端に 2 ～ 3 mm のクリアランスを維持してください。
    04
    最終調整
    ブラケットレベリングネジを使用して、最終平面を 2 m あたり 2 mm 以内にします。クリップの取り付けに進む前に、垂直トラックの鉛直性を確認してください。

    ブラケットタイプごとの定格荷重

    ブラケットの種類 材質 投影範囲 許容荷重Fz(kN) 許容荷重 Fx/Fy (kN)
    EB-Fアルミ EN AW-6060 T6 60～300mm 2.5 1.8
    EB-Fステンレス鋼 AISI 304 60～480mm 3.2 2.4
    EB-Sアルミ EN AW-6060 T6 60～300mm 1.5（スライドのみ） 1.2
    EB-Sステンレス鋼 AISI 316L 60～480mm 2.0（スライドのみ） 1.6

    性能特性

    3D
    調整軸
    コンポーネントを交換せずに水平、垂直、奥行きを補正
    85%
    熱橋の低減
    オプションの PA6.6 サーマル ブレーク インサート付き
    100
    腐食試験サイクル
    塩水噴霧試験 ISO 9227 (ステンレス鋼バージョン)
    ±10
    mm面外調整
    統合されたレベリングネジの範囲

    システムの互換性

    AOZ-T-25 クリップ EB-F/EB-Sに対応
    AOZ-T-35 ホールドダウンバー EB-F/EB-Sに対応
    AOZ-T-45 水平バークリップ EB-Fのみ対応
    垂直保持トラック 40x40 標準インターフェースのすべてのバリエーション

    インストール要件

    基板条件
    コンクリートの最低強度 C25/30。石材の下地にはバッキング プレート付きの貫通ボルトが必要です。鋼製基礎構造: 振動による緩みを防ぐために鋸歯状ワッシャーを使用してください。
    熱移動管理
    スライディングポイントブラケットs must be installed at intervals not exceeding 800 mm along track length. Fixed point brackets positioned every 8-10 m of continuous facade.
    腐食防止
    アルミニウムブラケットと亜鉛メッキ鋼基板間の異種金属接触には、ナイロンワッシャーによる絶縁が必要です。ステンレススチール製ブラケットは絶縁なしでほとんどの基板と互換性があります。
    品質検査
    固定点ブラケットの 5% については、取り付け後のトルク検証が必要です。竣工時のファサード形状の投影長を文書化します。

    Common technical inquiries

    アルミニウム製ブラケットとステンレス製ブラケットの最大突出量はどれくらいですか?
    アルミ製EB-F、EB-Sは最大300mmの突出量に対応します。ステンレス鋼のバージョンは 480 mm まで延長されます。 480 mm を超える突起の場合は、カスタム エンジニアリングとブラケットの補強が必要です。
    スライディング ブラケットと固定ポイント ブラケットを同じトラック上で混在させることはできますか?
    はい。システム設計では、すべての中間ブラケットをスライド ポイントとして、連続的なトラックの実行ごとに 1 つの固定ポイント (通常は 8 ～ 10 m ごと) が必要です。この構成は、ファサード平面を維持しながら熱膨張に対応します。
    コンクリートの設置に推奨される留め具のタイプは何ですか?
    ケミカルアンカー (注入モルタル) は、ファサード用途に最高の信頼性を提供します。 C25/30 コンクリートの場合、埋め込み深さ 60 mm の M8 x 80 mm アンカーが設計荷重を達成します。機械式拡張アンカーは、ひび割れのないコンクリートにのみ使用できます。
    ブラケットの調整範囲を超える下地の凹凸に対処するにはどうすればよいですか?
    EB brackets provide ±5 mm via levelling screw.最大 30 mm の偏差の場合は、ブラケットと基板の間に追加のシム プレートを重ねて使用します。偏差が 30 mm を超える場合は、ブラケットを取り付ける前に下地の準備が必要です。

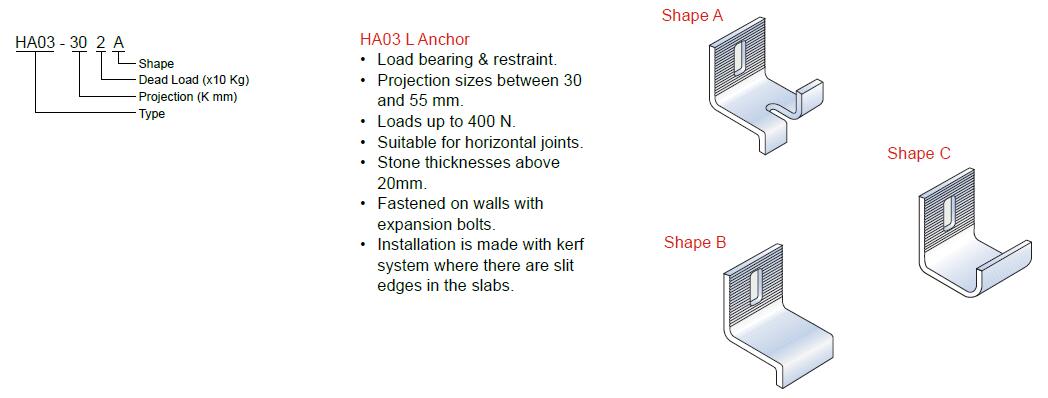

    製品コード 技術的な詳細
    投影 死荷重 風圧 風の吸引 ボルトサイズ ピン径 アンカーの長さ アンカーの厚さ
    K(mm) Fdw(N) Fwp (N) FWS(N) EB(mm) ф（mm） 長さ(mm) T(mm)
    A01-301 30 100 156 110 M8X80 4 36 2
    A01-351 35 41
    A01-401 40 46
    A01-451 45 51 2.5
    A01-501 50 56
    A01-551 55 61
    A01-302 30 200 312 219 M8X80 4 38 3
    A01-352 35 43
    A01-402 40 48
    A01-452 45 53
    A01-502 50 58 4
    A01-552 55 63
    A01-303 30 300 468 328 M8X80 5 38 3
    A01-353 35 43
    A01-403 40 48 4
    A01-453 45 53
    A01-503 50 58
    A01-553 55 63
    A01-304 30 400 624 437 M8X80 5 38 3
    A01-354 35 43 4
    A01-404 40 48
    A01-454 45 53
    A01-504 50 58
    A01-554 55 63
