AZRS1 拘束アンカー ストーンブラケットアンカー

●材質 : ステンレス鋼 1.4301 [A2) & 1.4401 [A4] ● 上記の表は LGA テストの結果に基づいて作成されています ●記載されている負荷は特性抵抗負荷です。 ●ボルトは別売りです。 ●最大風圧：350N ● テスト結果は注文に応じて入手可能
見積もりを依頼する
前の：以前の製品はありません次：AZZ05 特殊クラッディング タイルのサービスと設計 Z アンカー - 大きな投影サイズ用
  • パラメータ
  • お問い合わせ

  • あZRS1 石材固定システム用拘束アンカー

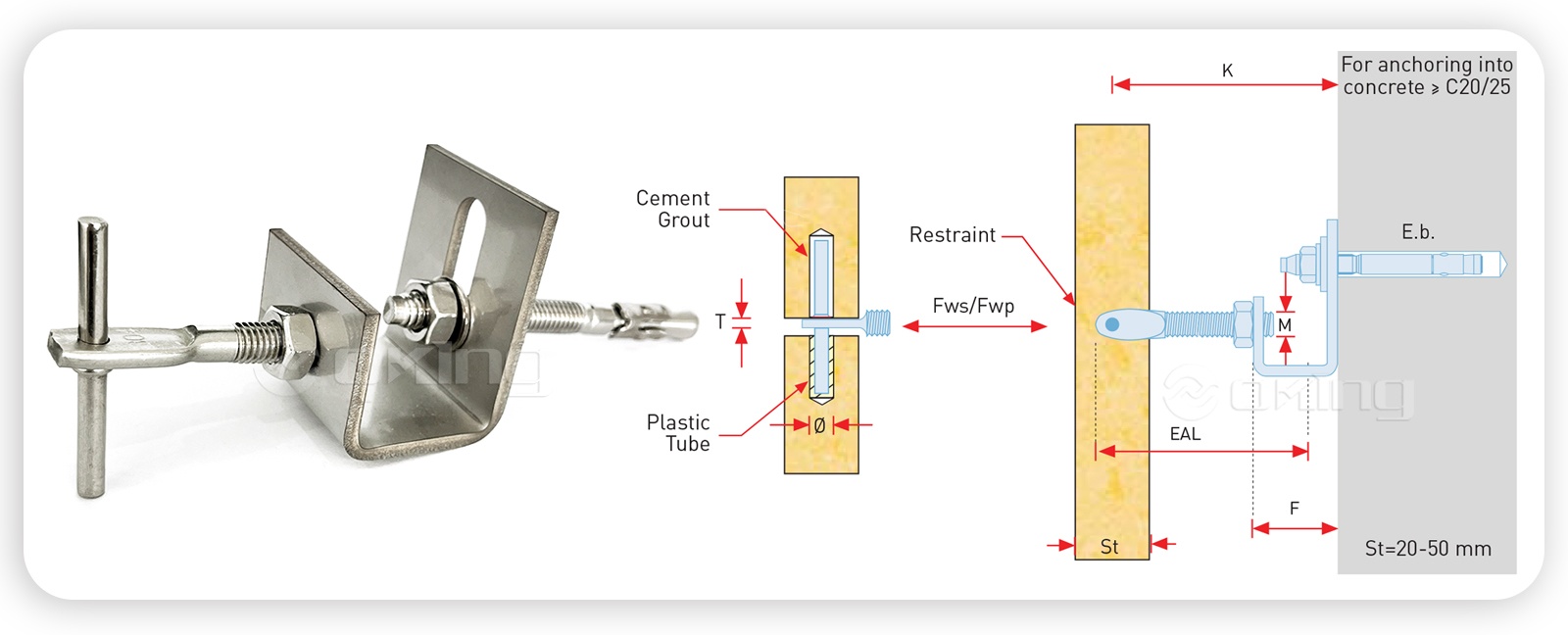

    ●技術詳細

    製品コード 投影

    分。

    投影

    最大。

    投影

    フォーミング

    サイズ

    風～

    圧力

    風～

    吸引

    拡張

    ボルトサイズ

    ピン

    直径

    調整腕

    メトリックサイズ

    調整腕

    平らな厚さ

    調整腕

    長さ

    K(mm) K - (mm) K(mm) F(mm) Fwp (N) FWS(N) EB(mm) Φ(mm) M(mm) T(mm) EAL(mm)
    AZRS1-55 55 53 70 20 312 219 M8x80

    		5 M8 3 60
    AZRS1-75 75 63 90 40 70
    AZRS1-95 95 80 100 60 70
    AZRS1-115 115 100 100 60 90
    AZRS1-145 135 115 115 60 110

    大理石クラッディング固定用ステンレス鋼 201 304 316 アングル
    45 ～ 135 mm の突起
    最大312Nの荷重に対応

    水平および垂直ジョイントに最適

    石の厚さ 20 ～ 50 mm

    拡張ボルトで耐力壁に固定し、止めネジでチャンネルに固定
    材質: 1.4571/1.4404/1.4401 (A4/AISI 316) または 1.4301 (A2/AISI 304)

    ● 製品コードの説明
    AZRS1 - 45 A
    AZRS: 種類

    45: 突出量(Kmm)

    答え: 形状

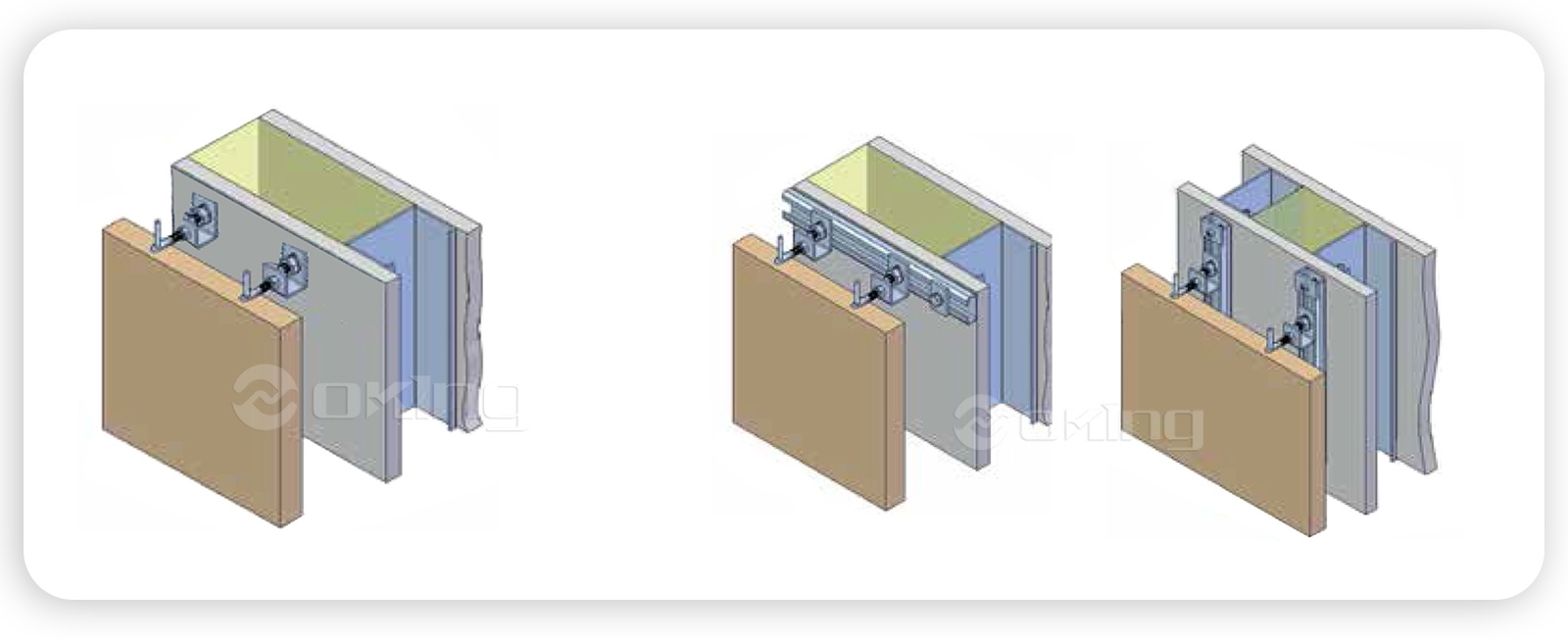

    ●設置について

    コンクリートへの直接固定チャネルへの間接的な固定
    分。投影サイズ 45mm最小。投影サイズ90mm

    ●用途

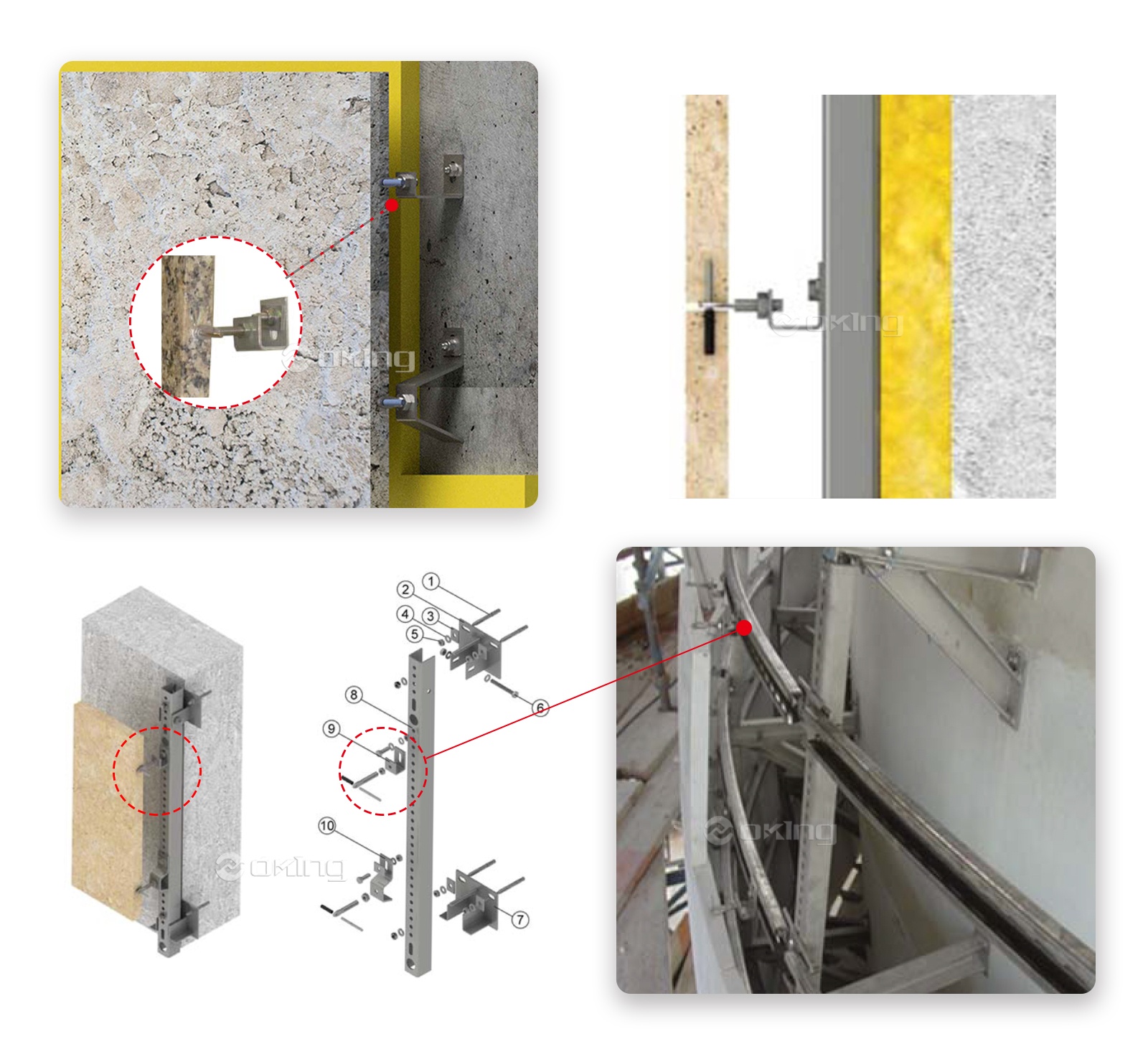

    ボルトアンカーの使用例拡張ボルトを使用して耐力壁にアンカーを固定します。

    隔離された壁にアンカーを固定するには、最初に隔離を切断する必要があります。固定後、切り取った絶縁部分を元に戻し、コールドブリッジを減らすために絶縁部分をシールする必要があります。

    Z アンカー固定システムは、物体を壁やその他の構造物に固定するために使用される機械式アンカー システムの一種です。これらは建築、特にカーテンウォール、クラッディングシステム、その他のファサード要素の設置に一般的に使用されます。

    Z アンカー固定システムは、一連のアンカー、ブラケット、コネクタで構成されており、これらが連携して設置対象物に安全な取り付けポイントを提供します。このシステムには通常、互いに連動する垂直および水平の Z 字型ブラケットが含まれており、安定した接続を実現します。

    設置プロセスには、ネジやボルトなどの適切な留め具を使用して垂直ブラケットを壁または構造物に取り付けることが含まれます。次に、パネルや外装システムなどの水平ブラケットが、設置される対象物に取り付けられます。水平ブラケットは垂直ブラケットと連動するように設計されており、安全で信頼性の高い接続を実現します。

    Z アンカー固定システムは、建設用途においていくつかの利点をもたらします。風荷重、地震力、その他の外力に耐えることができる、強力で耐久性のある取り付け方法を提供します。ブラケットの連動設計により安定性が確保され、物体が壁から外れたり外れたりすることがなくなります。
