調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット
調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット

調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット

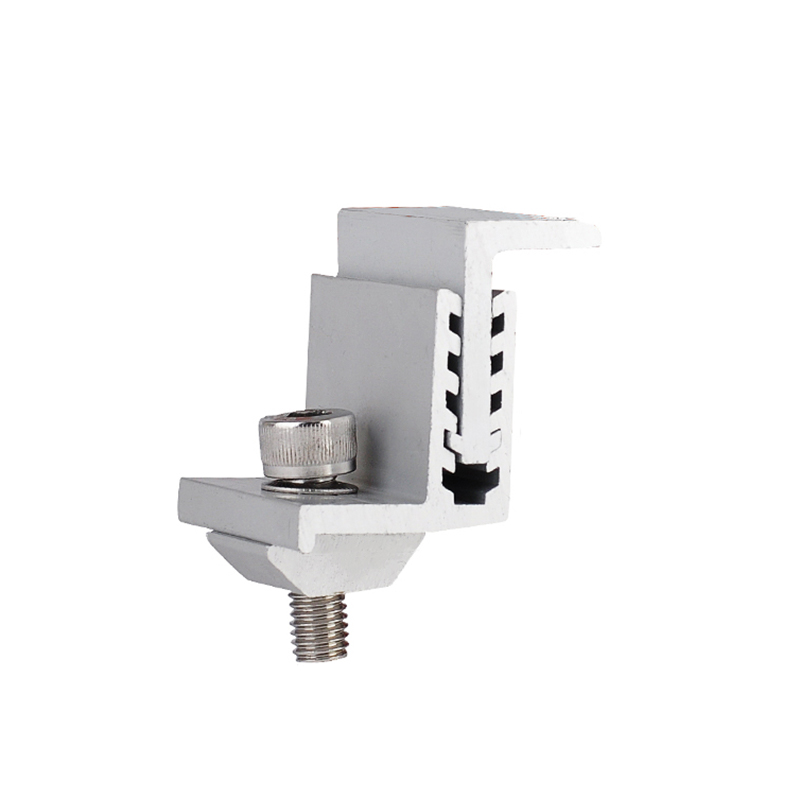

の 調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット は、ソーラーパネルをさまざまなラックシステムに固定するために設計された特殊な取り付けコンポーネントです。このブラケットは、調整可能なエンドクランプ機構を利用して、次の範囲のモジュール フレームの厚さに対応します。 35mm～50mm 。構造の安定性を考慮して設計されており、パネルフレームを横方向にしっかりとグリップし、風荷重や機械的振動に対する耐性を確保します。スライド調整機能により、さまざまなメーカー仕様との互換性が確保され、単一の設置プロジェクトで複数の固定サイズのコンポーネントの必要性が軽減されます。
見積もりを依頼する
前の：クランプを終了します次：次の製品はありません
  • パラメータ
  • お問い合わせ

  • 調整可能な側圧 35-50mm の太陽光発電モジュール ブラケット

    主な利点

    • ユニバーサルフレーム互換性: 35mm～50mmの調整範囲により、複数のクランプサイズを在庫しておく必要がなくなり、大規模太陽光発電プロジェクトの在庫管理の合理化が容易になります。
    • 機械的負荷分散: ブラケットの設計により、フレーム表面全体に均等な圧力がかかるようになり、太陽電池の微小亀裂につながる可能性のある局所的な応力が防止されます。
    • 簡単なインストール: 統合されたスライド トラックにより、迅速な位置決めと締め付けが可能になり、アレイ セクションの取り付けに必要な労働時間が削減されます。
    • 耐食性: 長時間の紫外線暴露やさまざまな湿度レベルに耐えることができる材料で製造されており、太陽系の寿命である 25 年間にわたって構造の完全性を維持します。

    製品の特徴

    パラメータ 技術仕様
    材料構成 AL6005-T5 アルミニウム合金/SUS304 ステンレスボルト
    調整範囲 35mm～50mm（フレーム縦幅）
    表面処理 陽極酸化（膜厚≧10μm）
    耐風圧性 最大60m/秒
    耐積雪量 1.4KN/平方メートル

    アプリケーションシナリオ

    • 住宅用屋上アレイ: モジュールフレームの高さがパネルブランドごとに異なる場合がある傾斜屋根または平屋根に適しています。
    • 商用地上マウント: 実用規模の太陽光発電施設でモジュールをアルミニウムまたは亜鉛メッキ鋼の縦方向レールに固定するために使用されます。
    • カーポートソーラー構造: より高い風速にさらされる高層構造物に確実な固定を提供します。
    • 改修プロジェクト: 既存の鉄道インフラを交換せずに、古いパネルを異なる厚さの最新のフレームに交換する場合に役立ちます。

    設置とメンテナンスのガイドライン

    トルク要件

    機械的安定性を確保するには、校正されたトルク レンチを使用してボルトを締める必要があります。締めすぎるとアルミニウムフレームが変形する可能性があり、締めすぎは熱膨張や風の影響でモジュールがずれる可能性があります。

    保管条件

    • 積み重ねられたコンポーネント間に湿気が蓄積するのを防ぐため、乾燥した換気の良い環境に保管してください。
    • 陽極皮膜を保護するため、長期保管中は腐食性化学物質や高塩分環境との接触を避けてください。

    定期点検

    調整可能な側圧ボルトの締まり具合を確認するには、定期的な物理検査をお勧めします。極端な温度変動などの環境要因により、わずかな熱収縮または熱膨張が生じる可能性があるため、24 か月ごとにトルクの検証が必要です。

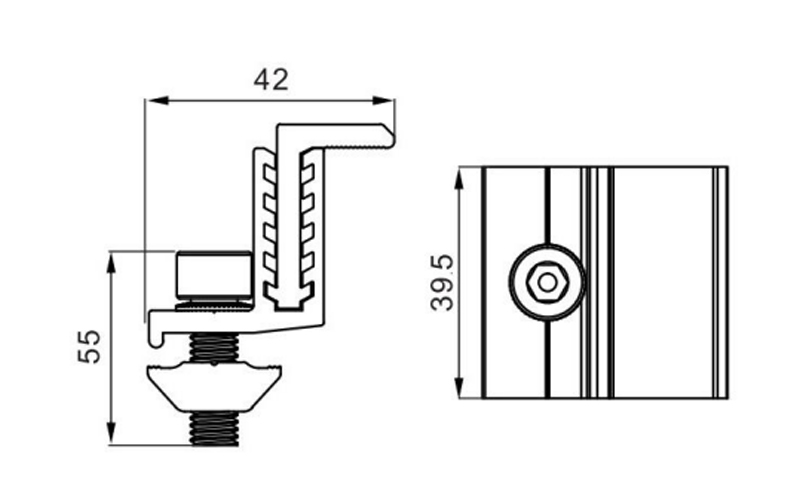

    モデル CMECKT45 材質 AL-6005T5
    表面処理 陽極酸化処理 重量 68.2g

    · ソーラー パネルの調整可能なエンド クランプは、太陽光発電 (PV) システムでソーラー パネルの端を取り付けレールまたはフレームに固定するために使用されるコンポーネントです。ソーラーパネルの端をしっかりとグリップできるように設計されており、パネルの位置の調整と柔軟性が可能です。

    · 調整可能なエンド クランプは通常、クランプ本体、締め付け機構、および固定金具で構成されます。クランプ本体はソーラーパネルの端にフィットするように設計されており、締め付け機構により調整が可能で確実に固定できます。クランプを取り付けレールまたはフレームに取り付けるには、ボルトやネジなどの固定金具が使用されます。

    · 調整可能なエンドクランプの主な目的は、ソーラーパネルを所定の位置に保持し、特に風が強いまたは動的条件下での動きや滑りを防ぐことです。パネルの端をしっかりと掴むことで、PV アレイ内のパネルの望ましい位置と位置合わせを維持することができます。

    · エンドクランプの調整機能により、パネルの位置と角度を微調整して、日射量を最適化し、エネルギー生成を最大化できます。これは、さまざまな太陽の角度や特定の設置要件に対応するためにソーラーパネルの傾きや向きを調整する必要がある設置場所では特に重要です。

    · ソーラーパネル用の調整可能なエンドクランプを選択する場合、パネルの厚さ、取り付けレールまたはフレームの仕様、耐荷重要件などの要素を考慮することが重要です。適切な取り付けと確実な取り付けを確保するには、特定のソーラー パネルおよび取り付けシステムとの互換性を確認する必要があります。

    · 調整可能なエンドクランプの正確な設計と機能は、メーカーや PV システム構成によって異なる場合があることに注意してください。ソーラー パネルの設置において調整可能なエンド クランプを適切に選択、取り付け、および使用するために、メーカーのドキュメントとガイドラインを参照することをお勧めします。
