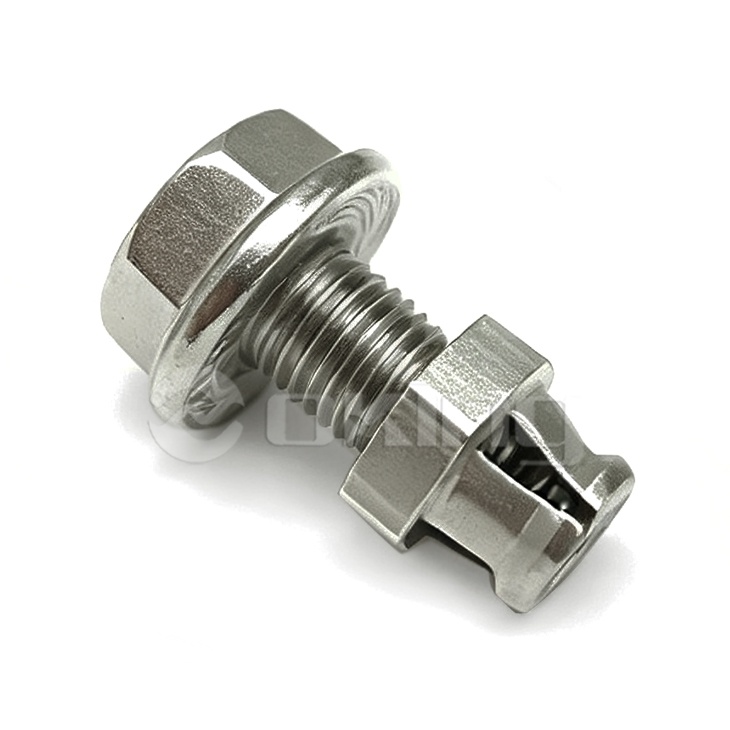

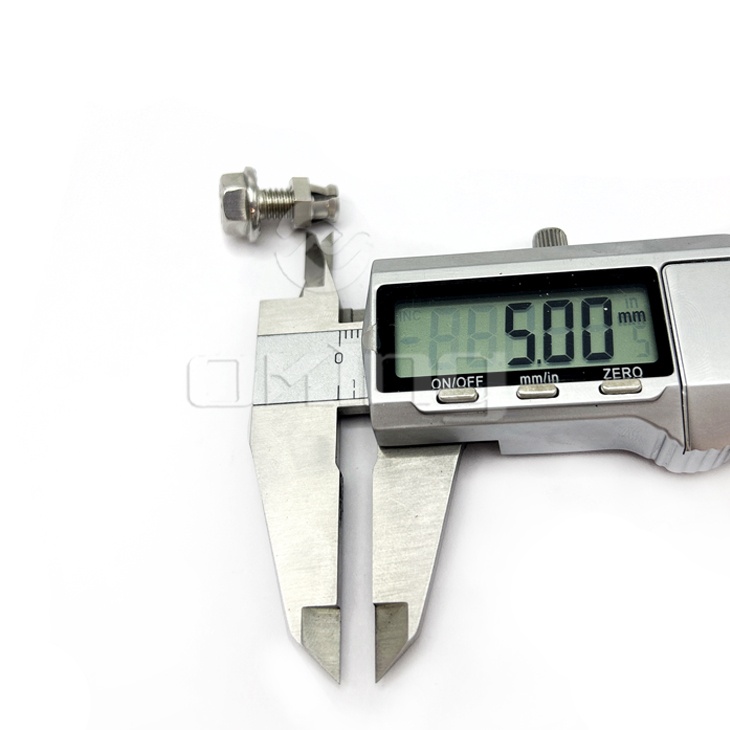

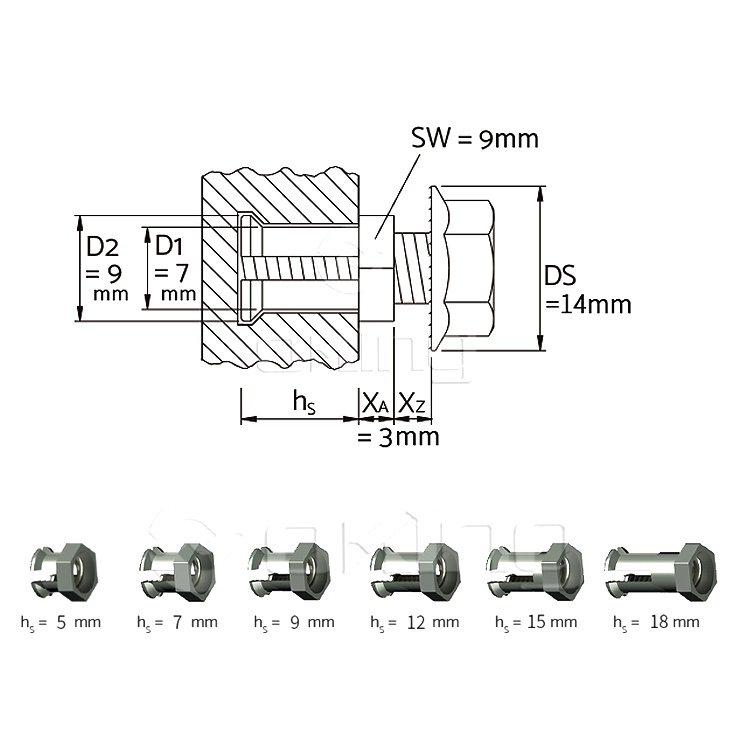

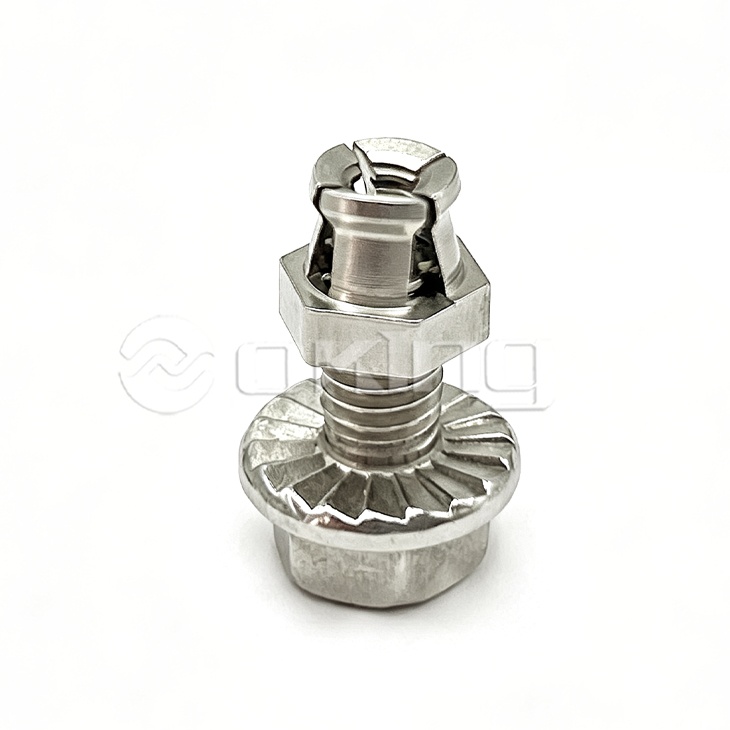

AOZ ステンレス鋼 M6x5mm アンダーカットアンカー、アンダーカット固定システム用ヒンターシュニットタンカー

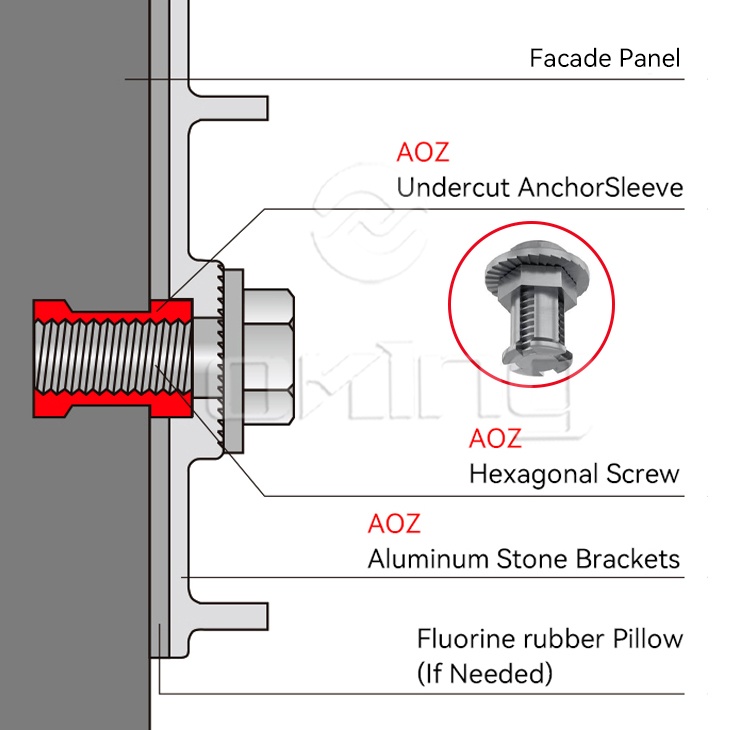

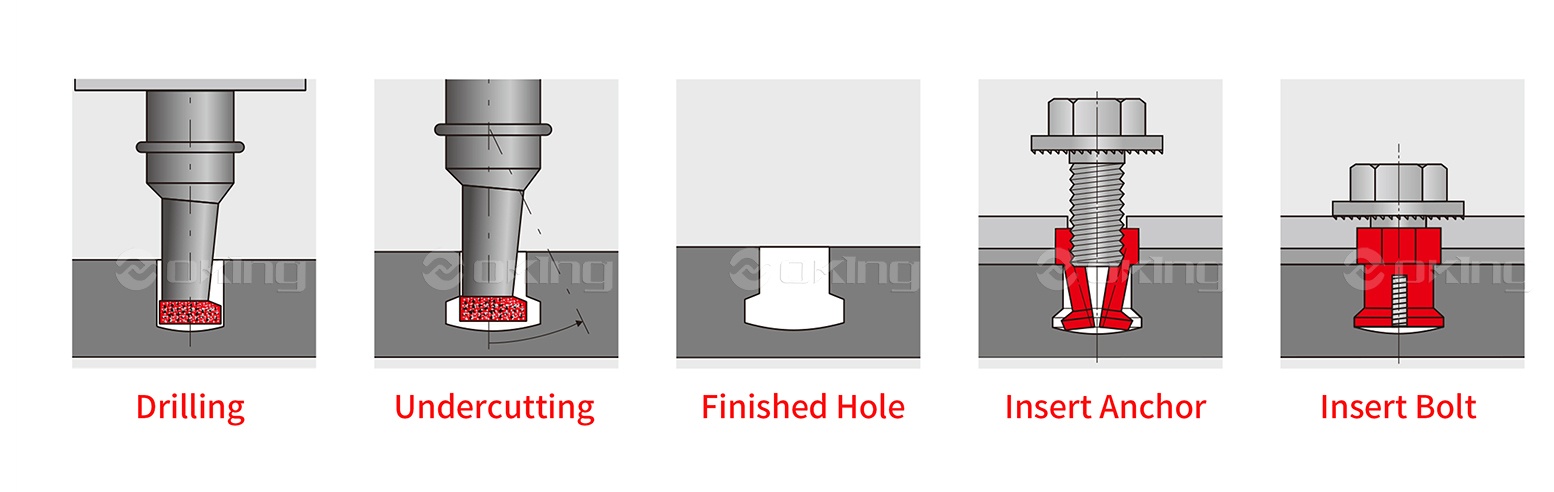

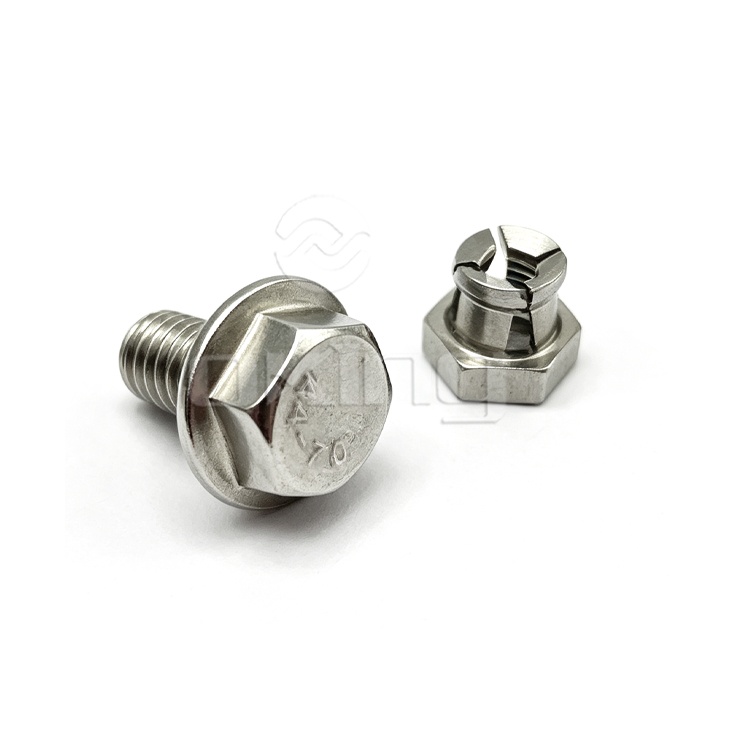

ねじ込み式アンダーカットアンカー は洗練された信頼性の高い締結ソリューションであり、要求の厳しい用途における高いパフォーマンスにより、特に建設分野で高く評価されています。このガイドでは、その仕組み、設置、パフォーマンス、最適な使用例について詳しく説明します。 とは何ですか ねじ込み式アンダーカットアンカー ? A ねじ込み式アンダーカットアンカー は、ドリル穴内に「アンダーカット」プロファイルを形成することにより、母材との連結を生み出す機械式アンカーです。摩擦に依存する拡張アンカーとは異なり、アンダーカット アンカーは確実な機械的接続から保持力を引き出します。 構造と動作原理 アンカーは通常、特殊な先端を備えたネジ付きロッドまたはネジと、それに適合するスリーブまたは拡張要素で構成されます。設置中に、多くの場合、パイロット ドリルの後にアンダーカット ツールを使用して、事前にドリルで穴が作成されます。アンカーを穴にねじ込むと、先端が広がるか母材に食い込み、逆円錐形または「アンダーカット」を形成します。このユニークな形状により、アンカーがコンクリートまたは石材に固定され、引き抜き荷重に対する優れた耐性が得られます。 適用材料 ねじ込み式アンダーカット アンカーは、主に密度の高い固体材料で使用するように設計されています。最も一般的に使用されるのは、 コンクリート （ひび割れのあるものとひび割れのないものの両方）および特定の種類の 石積み 。その設計により、基材の完全性が重要な用途で特に効果的になります。 他のアンカーとの比較 ウェッジアンカー: これらは摩擦に依存する拡張アンカーです。多くの用途に有効ですが、母材に大きな応力がかかる可能性があり、アンダーカット アンカーに比べて動的荷重やクローズエッジの設置にはあまり適していません。 ドロップインアンカー: これらは拡張アンカーでもあり、通常は軽い荷重に使用されます。ねじ込み式アンダーカット アンカーよりも引き抜き強度が低いため、頑丈な用途や耐震用途には通常推奨されません。 ねじ込み式アンダーカットアンカー 確実な機械的インターロックにより、耐荷重、エッジ距離要件の軽減、動的荷重および地震荷重への適合性の点で優れた性能を提供します。 ねじ込み式アンダーカットアンカーの取り付け方法 ねじ込み式アンダーカット アンカーの最適な性能を確保するには、適切な設置が非常に重要です。 必要なツール ロータリーハンマードリル： 最初の下穴を作成します。 アンダーカットドリルビット: 穴の底部にアンダーカット形状を作成するように設計された特殊なビットです。 穴掃除ツール: ブラシと掃除機をかけて、ドリルで開けた穴から破片を取り除きます。 トルクレンチ： アンカーがメーカー指定のトルクで締め付けられていることを確認します。 ステップバイステップのインストール ガイド パイロット穴をドリルで開けます。 ロータリーハンマードリルを使用して、規定の深さまで下穴を開けます。 穴を掃除します。 ブラシと掃除機を使用して穴を徹底的に掃除し、ほこりや破片をすべて取り除きます。これはアンダーカットを正しく形成するために重要です。 アンダーカットを作成します。 専用のアンダーカット ドリル ビットを挿入し、メーカーの指示に従ってドリルを操作して、アンダーカット プロファイルを作成します。 穴を再度掃除します。 洗浄プロセスを繰り返して、アンダーカットプロセスで発生した破片が残らないようにします。 アンカーをねじ込みます: ねじ込み式アンダーカットアンカーを下穴に挿入し、トルクレンチで推奨トルク値で締め付けます。アンカーが締め付けられると、そのデザインがアンダーカットと係合し、機械的インターロックが形成されます。 よくあるインストールの間違いとその回避方法 不適切な穴の清掃: ほこりや破片によりアンダーカットが適切に形成されなくなり、アンカーの耐荷重が大幅に低下する可能性があります。穴は常に徹底的に掃除してください。 ドリルビットのサイズまたはタイプが間違っています: 間違ったドリルビットを使用したり、アンダーカットビットを使用しなかったりすると、アンカーの性能が損なわれます。必ずメーカー指定の工具を使用してください。 トルクが過剰または不足している場合: トルクが多すぎたり少なすぎたりすると、アンカーの破損につながる可能性があります。校正されたトルク レンチを使用し、指定されたトルク値を遵守してください。 ねじ込み式アンダーカットアンカーの耐荷重と性能 ねじ込み式アンダーカット アンカーの性能は、重要な用途で広く使用されている主な理由です。 静的および動的耐荷重 ねじ込み式アンダーカットアンカー 優秀を誇る 静的耐荷重 つまり、変形や破損を起こすことなく、一定の大きな力に耐えることができます。さらに、機械的インターロックにより、耐衝撃性が高くなります。 動的荷重 振動や繰り返し応力など、他のタイプのアンカーが疲労により破損する可能性があります。の ねじ込み式アンダーカットアンカー wind load capacity これは、屋外用途、特に大きな揚力や横方向の力に耐える必要があるファサード システムやソーラー パネルの取り付けにとっても重要な考慮事項です。 耐震性能 ねじ込み式アンダーカットアンカーの最も重要な利点の 1 つは、 耐震性能 。多くの場合、次のような厳しい要件を満たすように設計およびテストされています。 耐震改修 で使用します 地震帯 。大きな動きに耐え、地震発生時に完全性を維持する能力があるため、重要なインフラストラクチャに適しています。 パフォーマンスに対する温度と環境の影響 環境要因がアンカーの性能に影響を与える可能性があります。の ねじ込み式アンダーカットアンカー fire resistance rating 防火性が最優先される建物では、これは重要な考慮事項です。炭素鋼で作られたアンカーは高温になると強度が低下しますが、ステンレス鋼のオプションはそのような条件下でより優れた性能を発揮します。さらに、 ねじ込み式アンダーカットアンカー corrosion resistance 特に腐食環境や屋外での用途においては、長期にわたる耐久性が不可欠です。このような状況では、一般にステンレス鋼アンカーが好まれます。 最適なアプリケーション シナリオ ねじ込み式アンダーカット アンカーの優れた性能により、要求の厳しい幅広い用途に最適です。 大型機械: 振動を発生する重機や極めて確実な固定が必要な重機の固定に。 オーバーヘッド設置: 信頼の引抜強度により、天井からのパイプやダクトなどの吊り下げに最適です。 地震帯: 前述したように、耐震性があるため、地震が発生しやすい地域では非常に貴重です。 ファサードシステム用のねじ込み式アンダーカットアンカー: 大きな荷重に耐えることができ、目立たないように設置できるため、建築のファサードを固定するのに適しています。 ソーラーパネル取り付け用のねじ込み式アンダーカットアンカー: ソーラーパネルアレイに堅牢で確実な固定を提供し、風による持ち上げやその他の環境力に対する安定性を確保します。 鉄骨構造用ねじ込み式アンダーカットアンカー: 鋼要素をコンクリート基礎または他のコンクリートコンポーネントに固定するために使用できます。 プレキャストコンクリートのねじ込み式アンダーカットアンカー: 正確な取り付けと高い性能により、プレキャストコンクリートコンポーネント内の要素を固定したり、プレキャストコンクリートコンポーネントに固定したりするのに適しています。 適切なねじ込みアンダーカット アンカーを選択するには? 安全性とパフォーマンスのためには、正しいねじ込み式アンダーカット アンカーを選択することが不可欠です。 主要な選択要素 直径と長さ: これらは、負荷要件、ベース素材の厚さ、取り付けられる治具によって異なります。 素材: 炭素鋼: 通常、腐食防止のために亜鉛メッキまたは亜鉛メッキが施されており、乾燥した屋内環境に適しています。 ステンレス鋼: 優れた特典を提供します ねじ込み式アンダーカットアンカー corrosion resistance 、屋外、腐食性、または湿気の多い環境に最適です。 負荷要件: 予想される静的荷重および動的荷重を超える安全な使用荷重容量を持つアンカーを常に選択してください。 基材の種類: アンカーが、作業している特定の種類のコンクリートまたは石材での使用が承認されていることを確認してください。 品質を判断する方法 認められた国際規格および認証を満たすアンカーを探してください。主な認定には次のものが含まれます。 ETA (欧州技術評価): ひび割れたコンクリートや耐震性能に関する特定の評価を含む、建築製品に関する欧州規格への準拠を示します。 ICC-ES (国際コード評議会評価サービス): 製品が北米の建築基準に準拠していることの証拠を提供します。 これらの認証により、アンカーが厳格なテストを受け、特定の性能基準を満たしていることが保証され、その品質と信頼性に対する自信が得られます。
