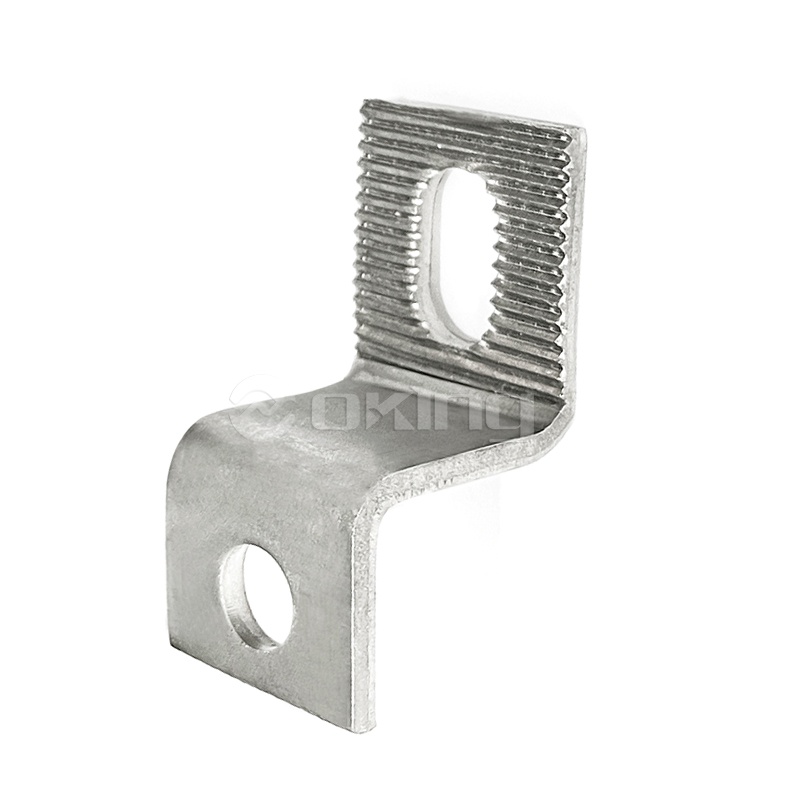

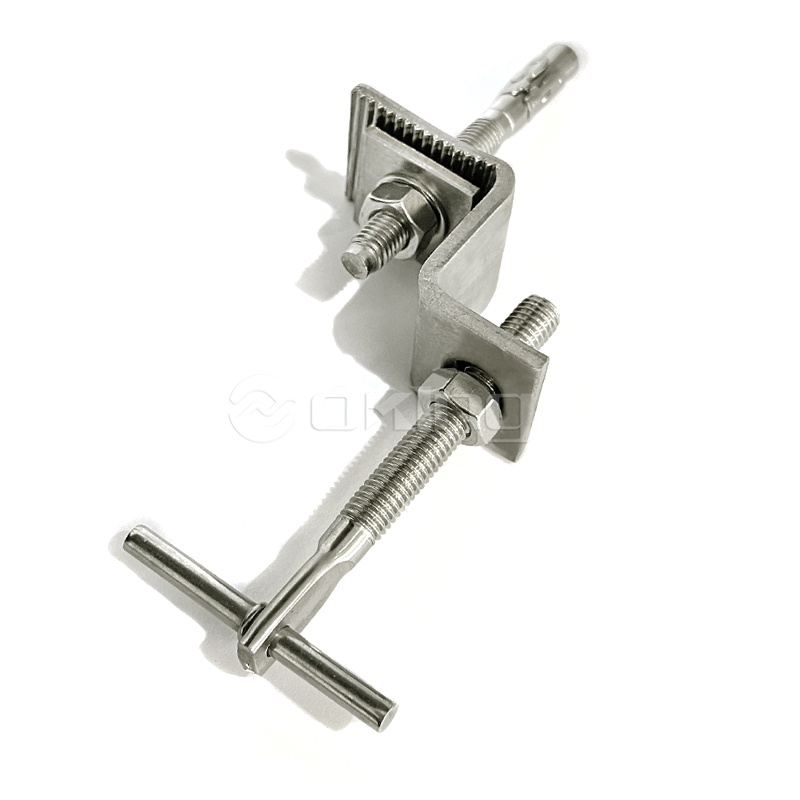

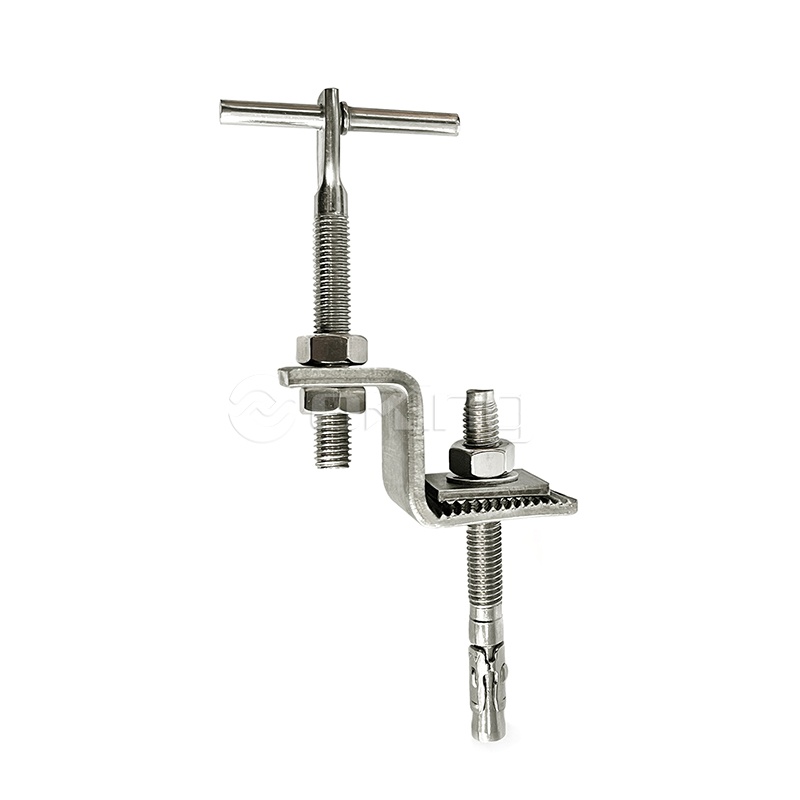

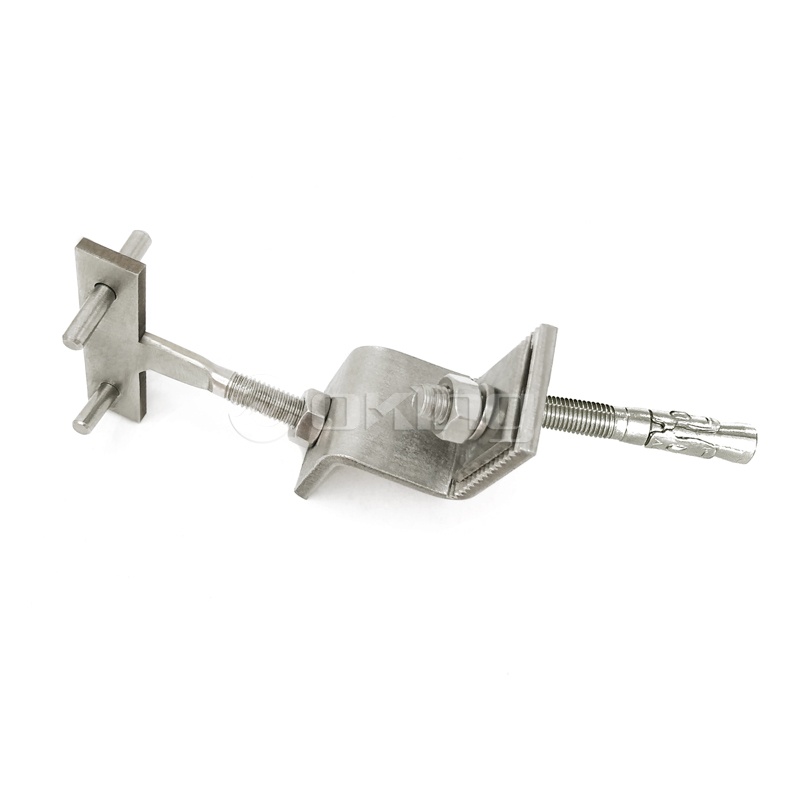

AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット
AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット

AZZ01 簡単取り付けステンレス鋼 Z ストーンクラッディングブラケット

●材質 : ステンレス鋼 1.4301 [A2) & 1.4401 [A4] ● 上記の表は LGA テストの結果に基づいて作成されています ●記載されている負荷は特性抵抗負荷です。 ●ボルトは別売りです。 ●最大風圧：350N ● テスト結果は注文に応じて入手可能
見積もりを依頼する
前の：AZZ05 特殊クラッディング タイルのサービスと設計 Z アンカー - 大きな投影サイズ用次：カスタマイズされたステンレス鋼Zアンカー
  • パラメータ
  • お問い合わせ

  • あZZ01 Z ブラケット石固定システム用リベットナット付き

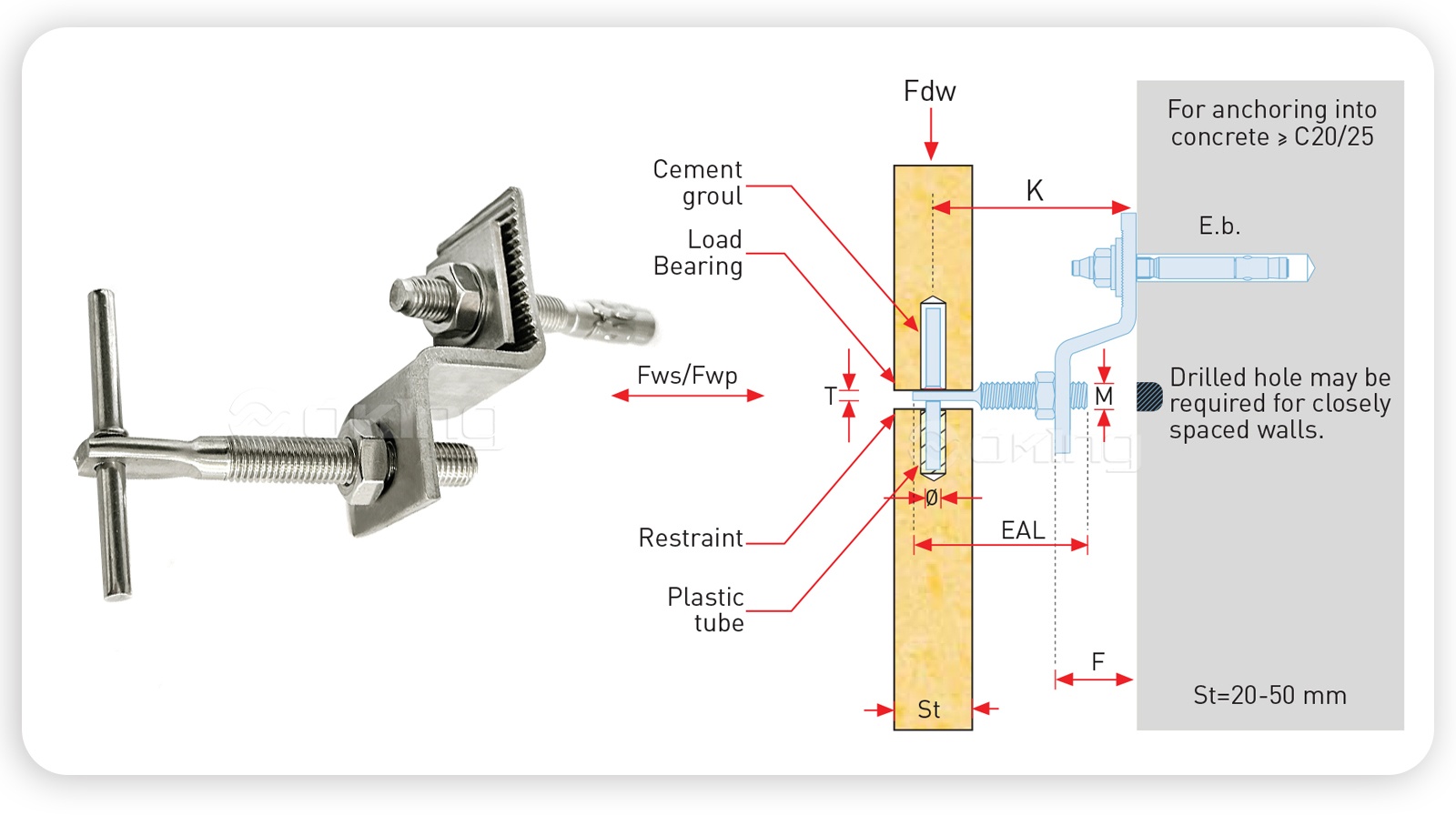

    ●技術詳細

    製品コード 投影

    分。

    投影

    最大。

    投影

    死んだ

    ロード

    フォーミング

    サイズ

    風～

    圧力

    風～

    吸引

    拡張

    ボルトサイズ

    ピン

    直径

    調整腕

    メトリックサイズ

    調整腕

    平らな厚さ

    調整腕

    長さ

    K(mm) K - (mm) K(mm) Fdw(N) F(mm) Fwp (N) FWS(N) EB(mm) Φ(mm) M(mm) T(mm) EAL(mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

    大理石クラッディング固定用ステンレス鋼 201 304 316 アングル
    45 ～ 135 mm の突起
    最大荷重800N

    水平および垂直ジョイントに最適

    石の厚さ 20 ～ 50 mm

    拡張ボルトで耐力壁に固定し、止めネジでチャンネルに固定
    材質: 1.4571/1.4404/1.4401 (A4/AISI 316) または 1.4301 (A2/AISI 304)

    ● 製品コードの説明
    AZZ01 - 45 2 A
    AZZ01: 種類

    45: 突出量(mm)

    2: 自重（×10kg）

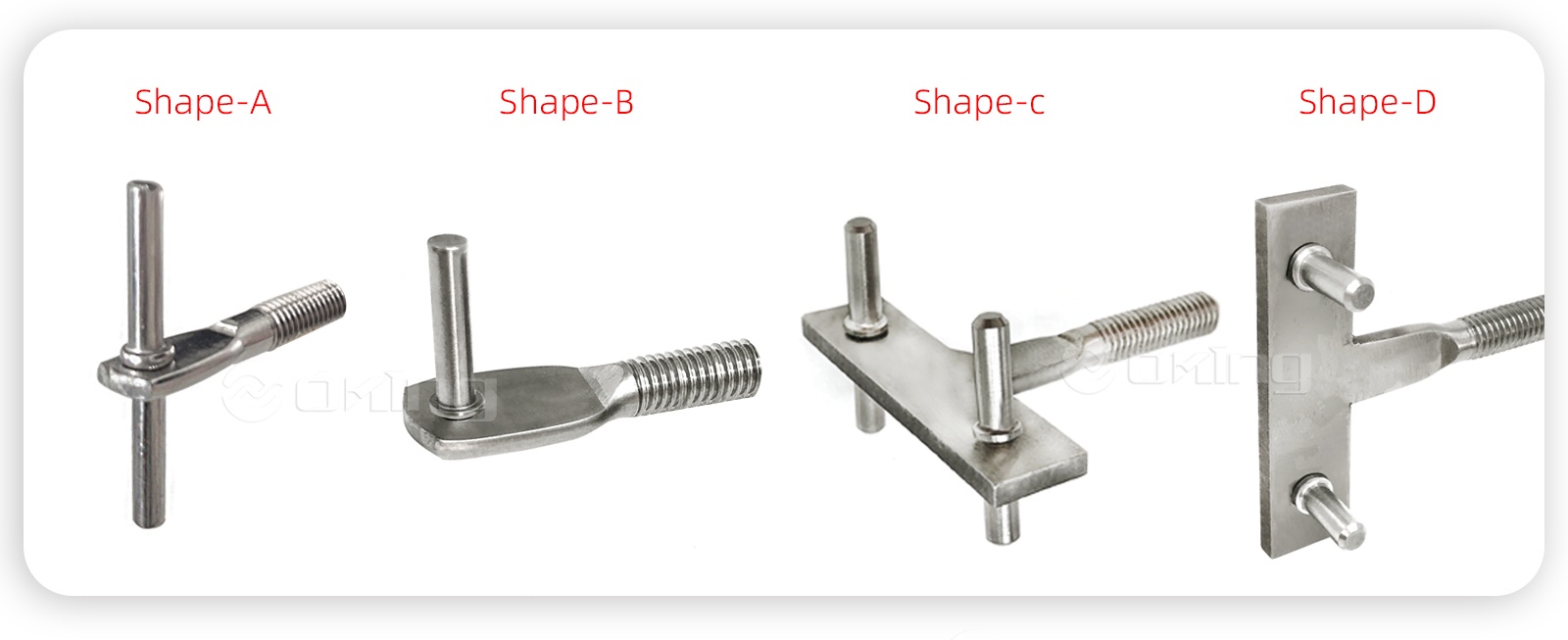

    答え: 形状

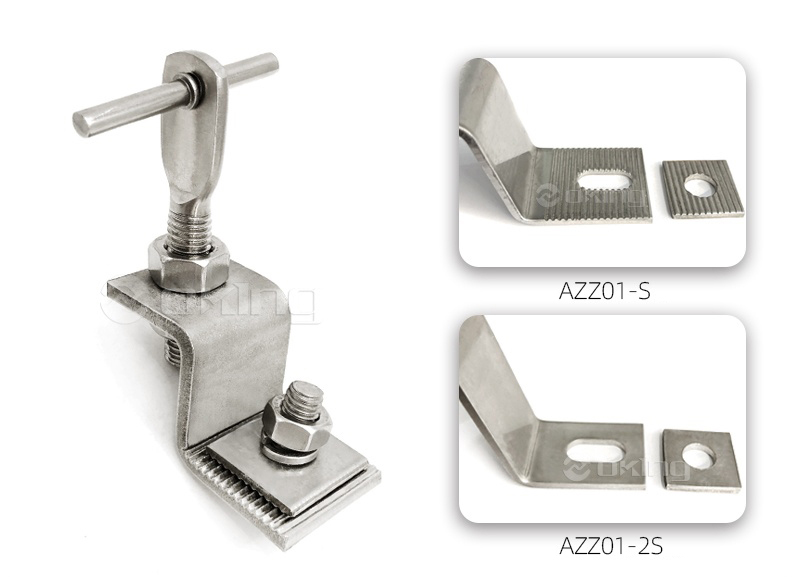

    AZZ01-S
    種類 with Serrated and serrated washer.
    AZZ01-2S
    種類 without serration and with plain washer.

    ●設置について

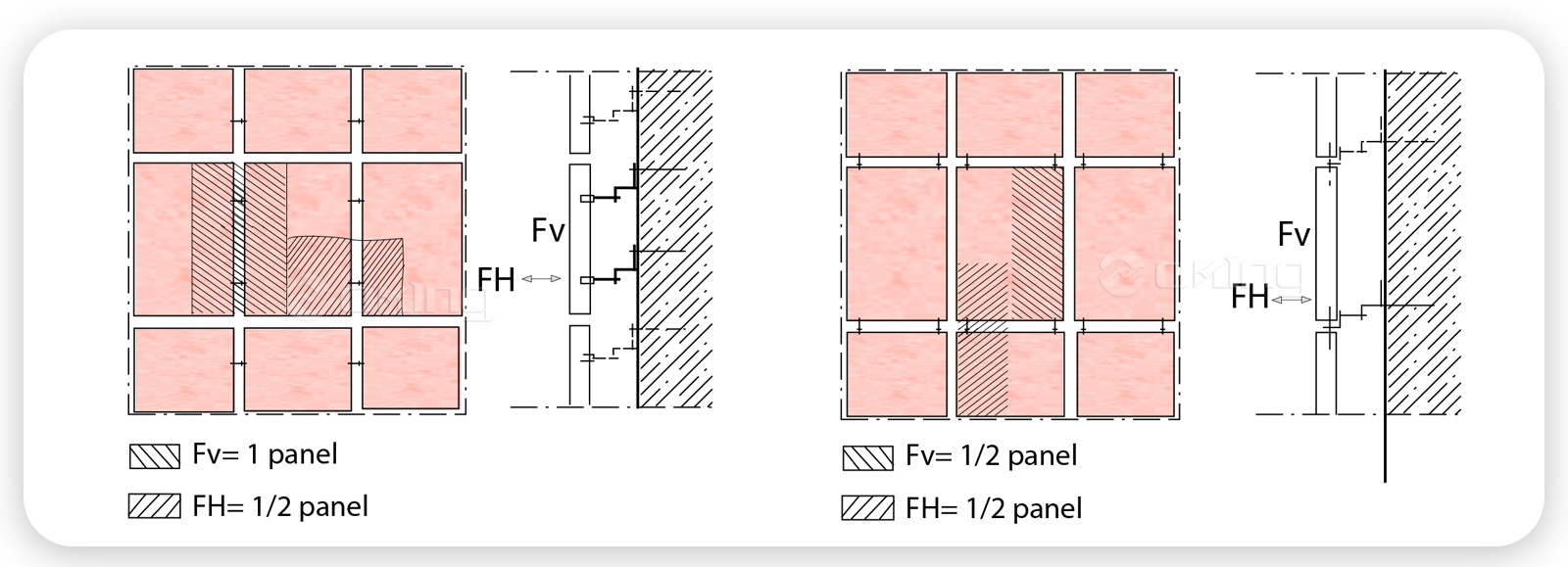

    水平目地の設置

    ●用途

    ボルトアンカーの使用例拡張ボルトを使用して耐力壁にアンカーを固定します。

    隔離された壁にアンカーを固定するには、最初に隔離を切断する必要があります。固定後、切り取った絶縁部分を元に戻し、コールドブリッジを減らすために絶縁部分をシールする必要があります。

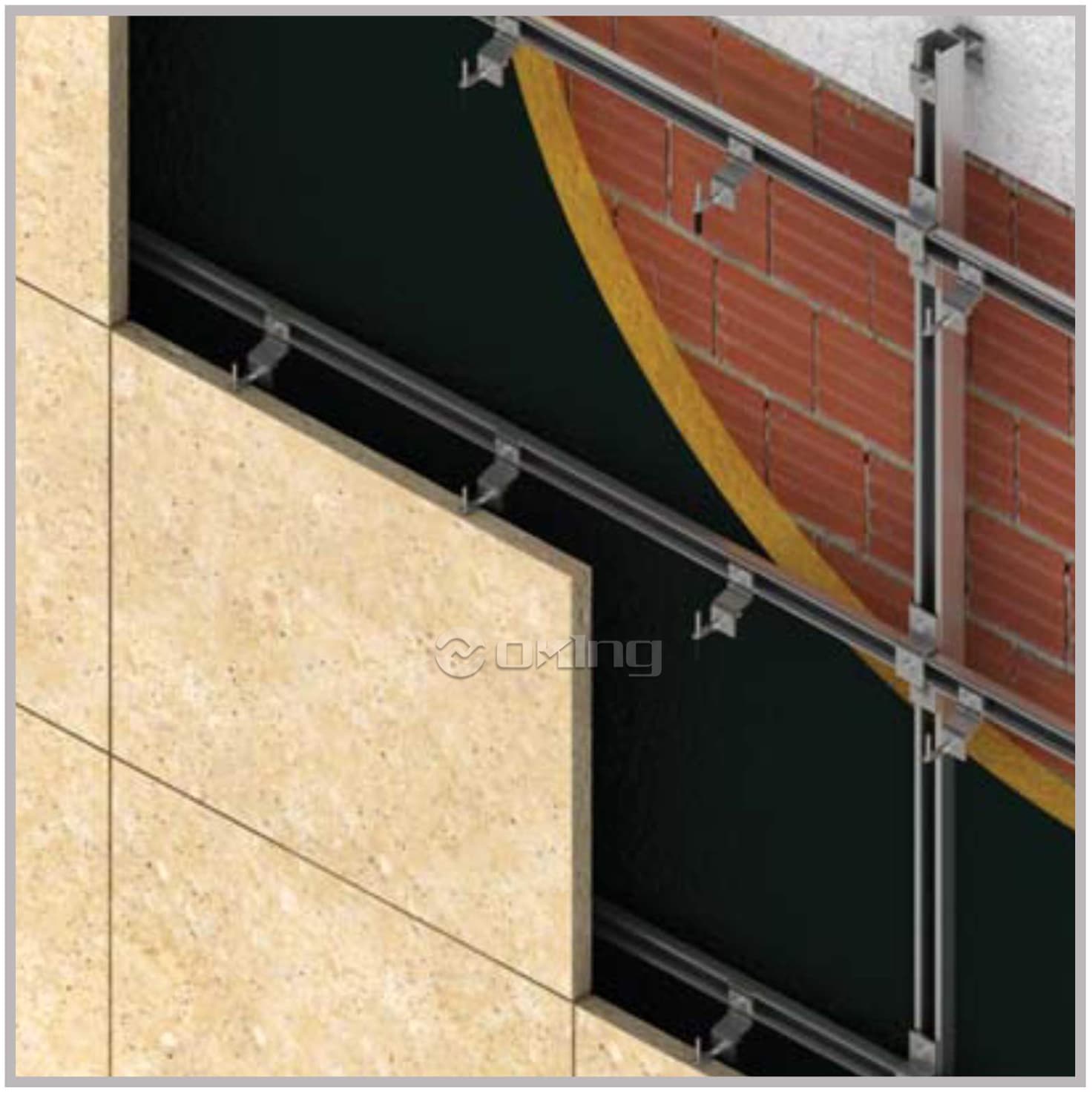

    Z アンカー固定システムは、物体を壁やその他の構造物に固定するために使用される機械式アンカー システムの一種です。これらは建築、特にカーテンウォール、クラッディングシステム、その他のファサード要素の設置に一般的に使用されます。

    Z アンカー固定システムは、一連のアンカー、ブラケット、コネクタで構成されており、これらが連携して設置対象物に安全な取り付けポイントを提供します。このシステムには通常、互いに連動する垂直および水平の Z 字型ブラケットが含まれており、安定した接続を実現します。

    設置プロセスには、ネジやボルトなどの適切な留め具を使用して垂直ブラケットを壁または構造物に取り付けることが含まれます。次に、パネルや外装システムなどの水平ブラケットが、設置される対象物に取り付けられます。水平ブラケットは垂直ブラケットと連動するように設計されており、安全で信頼性の高い接続を実現します。

    Z アンカー固定システムは、建設用途においていくつかの利点をもたらします。風荷重、地震力、その他の外力に耐えることができる、強力で耐久性のある取り付け方法を提供します。ブラケットの連動設計により安定性が確保され、物体が壁から外れたり外れたりすることがなくなります。
