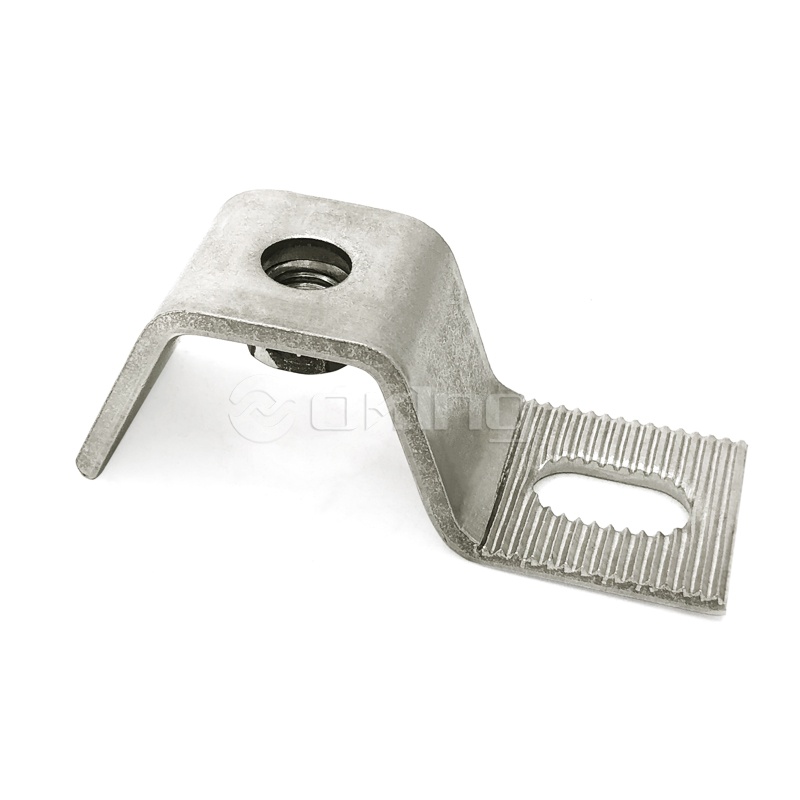

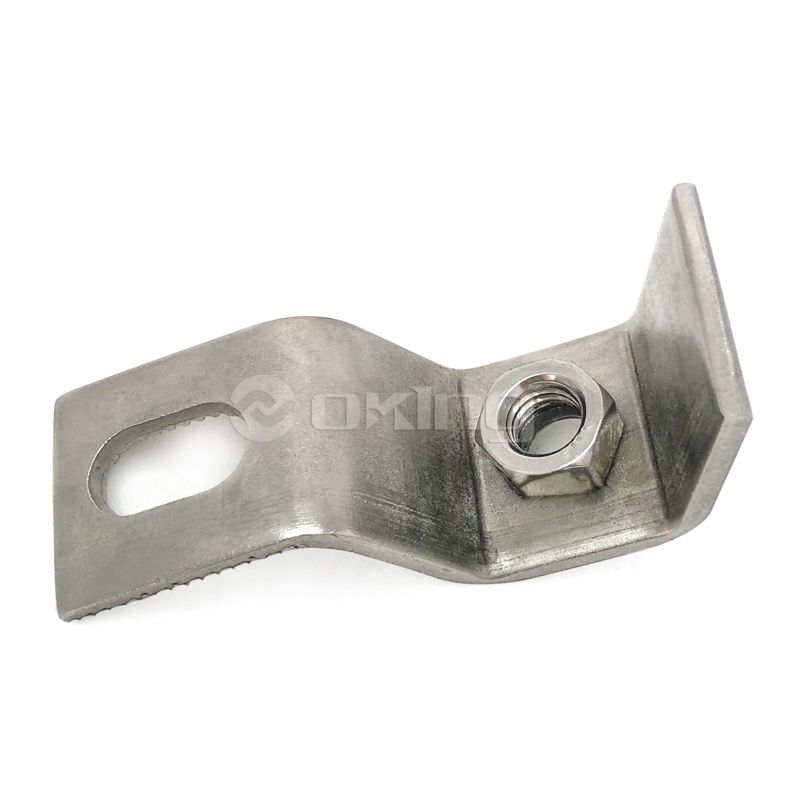

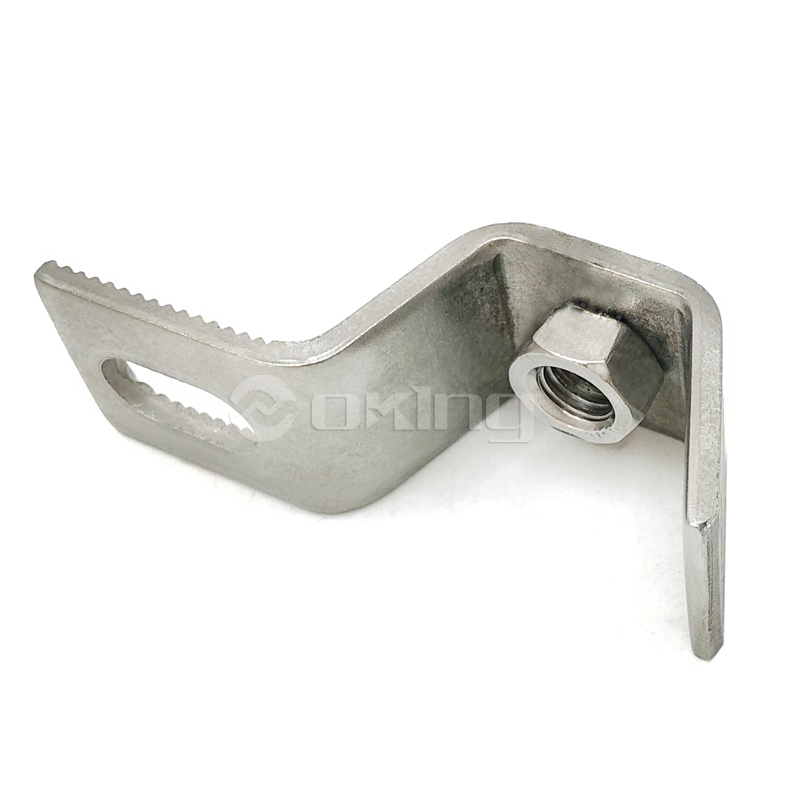

AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット

AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット

●材質：ステンレス鋼 1.4301 [A2) & 1.4401 [A4] ● 上記の表は LGA テストの結果に基づいて作成されています ●記載されている負荷は特性抵抗負荷です。 ●ボルトは別売りです。 ●最大風圧：350N ● テスト結果は注文に応じて入手可能
見積もりを依頼する
前の：カスタマイズされたステンレス鋼 Z アンカー次：壁用Zブラケット大理石固定クリップ
  • パラメータ
  • お問い合わせ

  • AZZ03 Z ブラケット石固定システム用リベットナット付き

    ●技術詳細

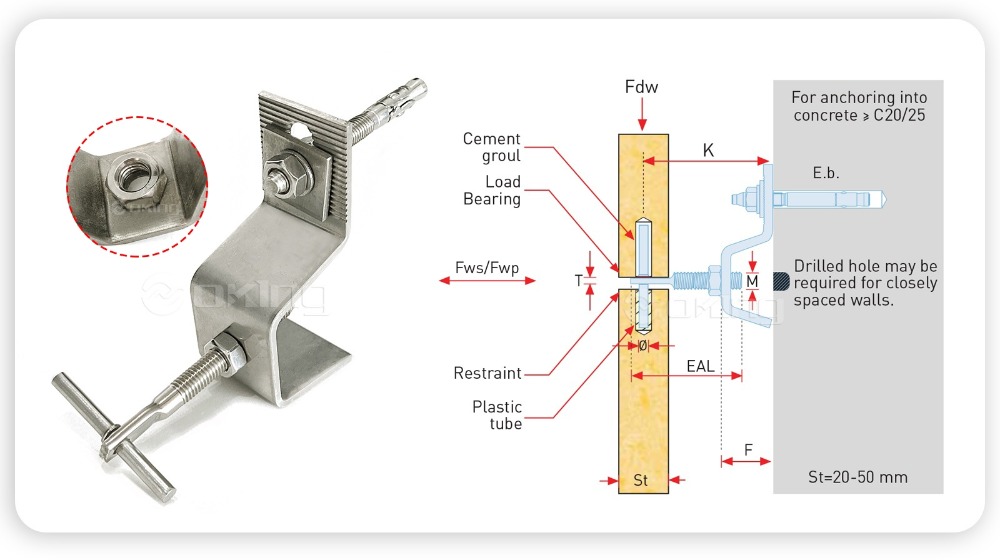

    製品コード 投影

    分。

    投影

    最大。

    投影

    死んだ

    ロード

    フォーミング

    サイズ

    風～

    圧力

    風～

    吸引

    拡張

    ボルトサイズ

    ピン

    直径

    調整腕

    メトリックサイズ

    調整腕

    平らな厚さ

    調整腕

    長さ

    K(mm) K - (mm) K(mm) Fdw(N) F(mm) Fwp (N) FWS(N) EB(mm) Φ(mm) M(mm) T(mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    大理石クラッディング固定用ステンレス鋼 201 304 316 アングル
    45 ～ 135 mm の突起
    最大荷重800N

    水平および垂直ジョイントに最適

    石の厚さ 20 ～ 50 mm

    拡張ボルトで耐力壁に固定し、止めネジでチャンネルに固定
    材質: 1.4571/1.4404/1.4401 (A4/AISI 316) または 1.4301 (A2/AISI 304)

    ● 製品コードの説明
    AZZ03 - 45 2 A
    AZZ03: タイプ

    45: 突出量(mm)

    2: 自重（×10kg）

    答え: 形状

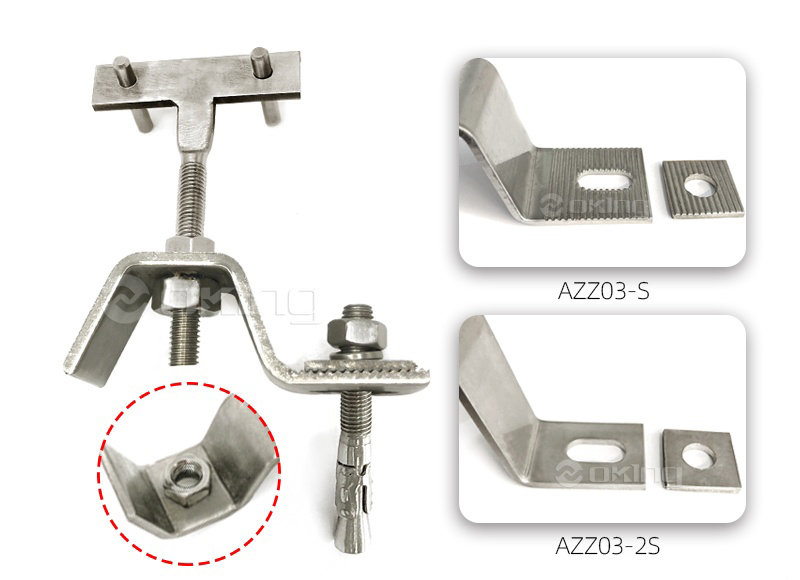

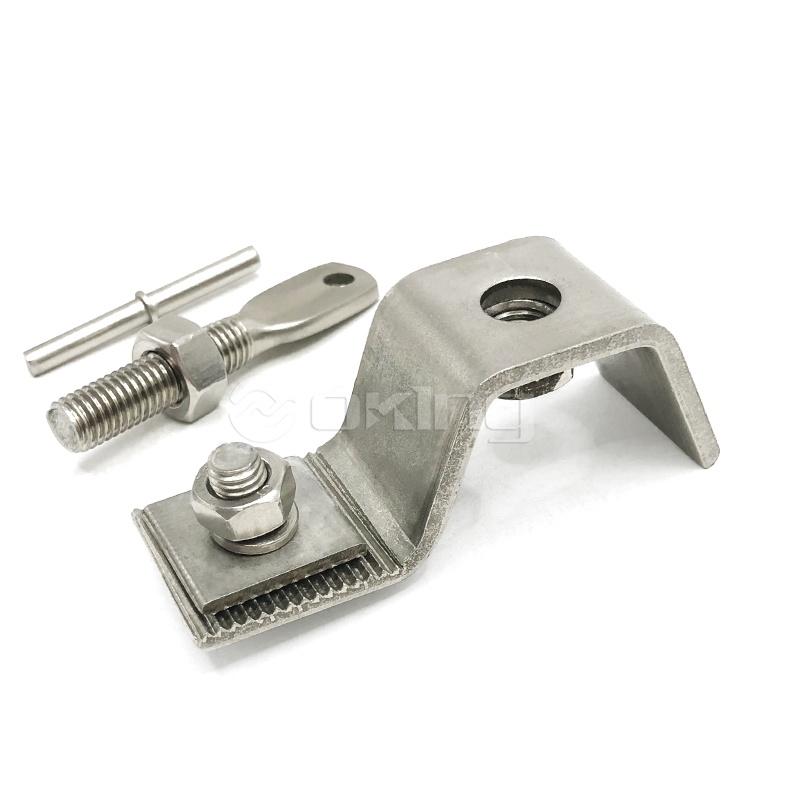

    AZZ03-S
    タイプ with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    タイプ with riveted nut. Without serrationwith plain washer.

    ●設置について

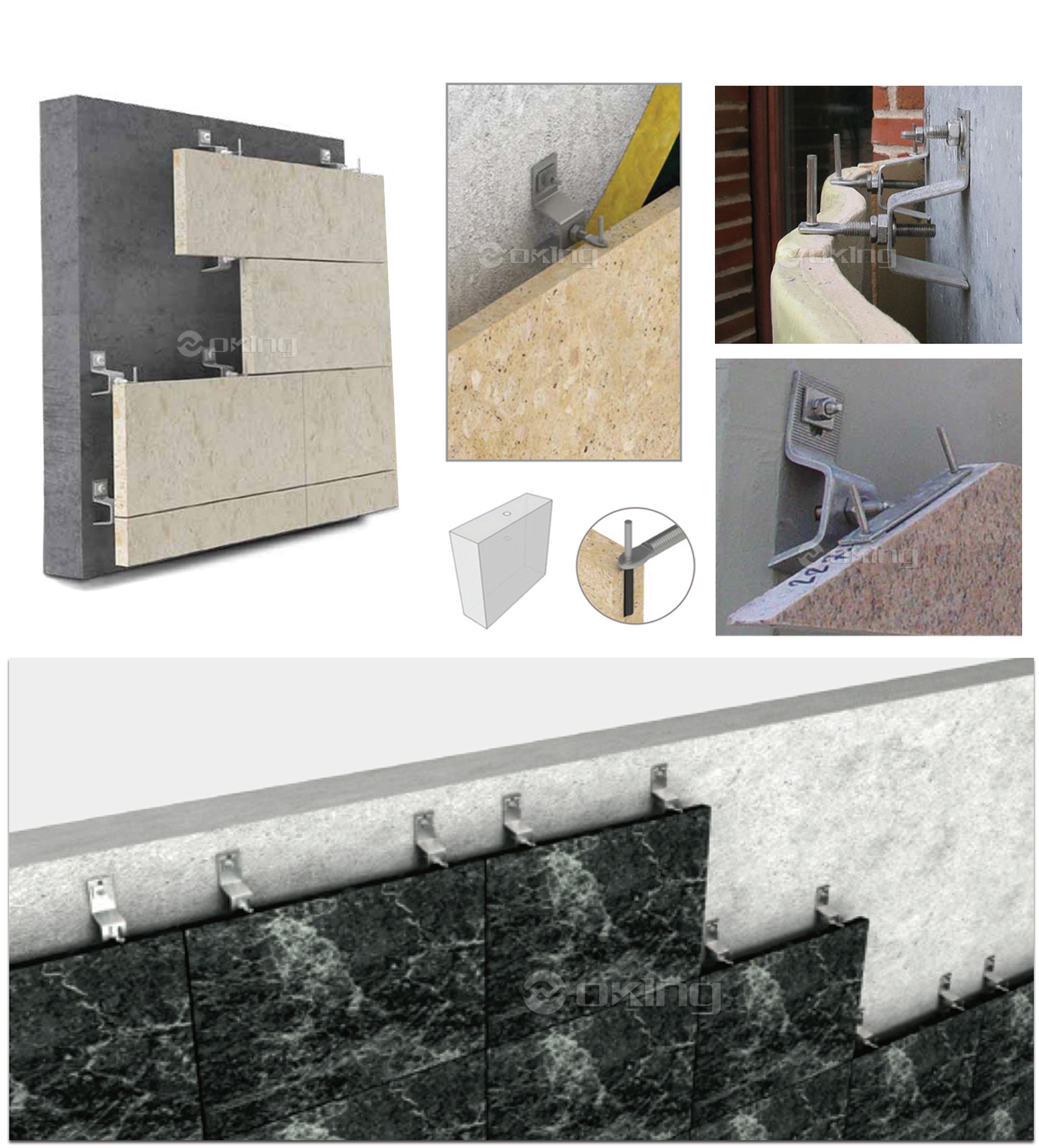

    横目地での設置 縦目地での設置

    ●用途

    ボルトアンカーの使用例拡張ボルトを使用して耐力壁にアンカーを固定します。

    隔離された壁にアンカーを固定するには、最初に隔離を切断する必要があります。固定後、切り取った絶縁部分を元に戻し、コールドブリッジを減らすために絶縁部分を密閉する必要があります。

    石材クラッディング金具
    AZZ03 リベットナット付き石材クラッディング固定 Z ブラケット
    一体型リベットナット設計 | Z プロファイルの形状 |重い石のサポート
    AISI 304 / 316L リベットナット M6-M12 最大荷重18kN 組み立て済み
    ✦
    AZZ03 Zブラケット
    リベットナット付き・組立済み
    ◈

    リベットナット付き AZZ03 石材クラッディング固定 Z ブラケットは、重量のある石材クラッディングシステム用に特別に設計された、組み立て済みのサポートコンポーネントです。 Z プロファイル形状によりオフセット取り付け機能が提供され、石材パネルを建築基材から制御された距離に配置できるようになります。統合されたリベット留めナットは工場でブラケットに取り付けられているため、取り付け時に別のナットを配置する必要がなくなり、現場での組み立て時間が短縮されます。リベット留めされたナットは、パネル固定ボルトに非脱落型ネジ接続を提供し、一貫したトルクの適用を保証し、締め付け中のナットの回転を防ぎます。このブラケットはステンレス鋼 AISI 304 または 316L で製造されており、屋内と屋外の両方の用途に完全な耐食性を提供します。 Z 形状には、風荷重やパネルの死荷重による曲げやねじり力に耐える強化ウェブが組み込まれています。ブラケットには、特定のプロジェクト要件に対応できるよう、さまざまな脚の長さと材料の厚さが用意されています。

    主な利点
    一体型リベットナット 工場でナットが取り付けられているため、取り付け時に別のナットを配置する必要がありません。現場での組み立て時間を短縮し、一貫したトルクの適用を保証します。
    キャプティブ スレッドのセキュリティ リベット留めされたナットは、ボルト締め付け時の回転を防ぎます。振動や熱サイクル下でもクランプ荷重を緩めることなく維持します。
    重い石の容量 強化された Z プロファイルは、ブラケットあたり最大 18 kN の石材パネルをサポートします。ガセットのないデザインにより、強度を保ちながらコンパクトな形状を実現します。
    組み立て済み delivery ブラケットとナットは単体で供給されます。コンポーネントの取り扱いを軽減し、現場でファスナーを紛失するリスクを排除します。
    製品の特徴
    ◈ プロファイルの種類 強化ウェブ付き Z プロファイル
    ◈ リベットナットのサイズ M6・M8・M10・M12（特注サイズ対応可能）
    ◈ 材料の厚さ 3.0・4.0・5.0・6.0・8.0mm
    ◈ 脚の長さ 80・100・120・150・200mm（均等または不均等）
    ◈ ステンレスグレード AISI 304・AISI 316L
    ◈ 表面仕上げ サテン・ポリッシュ・ビーズブラスト・酸洗い
    耐荷重目安
    M8 リベットナット (4 mm ブラケット)
    8.5kN
    M10 リベットナット (5 mm ブラケット)
    14.0kN
    M12 リベットナット (6 mm ブラケット)
    18.5kN
    M10 リベットナット (316L、5 mm)
    15.5kN
    アプリケーションシナリオ
    大理石、花崗岩、または石灰岩の外装パネルを使用した高層ビルのファサード
    断熱キャビティのオフセット取り付けが必要な換気レイン スクリーン システム
    天然石化粧板を使用した商業および施設建物
    既存の石材クラッディングを交換またはアップグレードする改修プロジェクト
    316L ステンレス鋼の腐食保護が必要な海岸建築
    ◊
    石材クラッディング施工
    大理石・花崗岩・石灰岩
    設置およびエンジニアリングに関するメモ
    リベットナットのトルク リベットナットの最大トルク: M8 18 Nm、M10 35 Nm、M12 55 Nm。ナットの回転やネジ山の剥がれを防ぐために、指定されたトルクを超えないようにしてください。
    基板インターフェース 拡張アンカーまたは通しボルトを使用して、コンクリートまたは鋼の下地にブラケットを固定します。コンクリート用途の最小下地強度 C20/25。
    パネルアタッチメント 石材パネルはステンレスボルトを使用してリベットナットで固定されています。ステンレス鋼のネジのかじりを防ぐために、焼き付き防止剤を塗布してください。
    温熱調節機能 ブラケットの脚の長穴により、各方向に ±6 mm の動きが可能になります。 1800 mmを超えるパネルの場合は、追加の移動ジョイントが必要です。
    よくある質問
    ▸ 標準のナットやワッシャーと比較したリベットナットの利点は何ですか?
    リベット留めされたナットはブラケットに永久的に取り付けられるため、取り付け時に別のナットを配置する必要がありません。ボルト締め付け時のナットの回転や脱落を防ぎ、安定したトルクがかかります。リベット接続により、時間の経過による振動による緩みに耐える、より安全なアンカー ポイントも提供されます。石材被覆システムの場合、これは長期的なパネルの安全性の向上とメンテナンスの必要性の軽減につながります。
    ▸ リベット留めされたナットはどのようにブラケットに取り付けられていますか?
    リベット留めナットは、油圧リベット留めプロセスを使用して工場で取り付けられます。ナット本体はブラケットの精密なパンチ穴に挿入され、制御された圧力下で変形して永久的な機械的ロックを形成します。このプロセスは江蘇青正金属製品有限公司の生産施設で行われ、一貫した品質と調整が保証されます。現場でのリベット止めは必要ありません。
    ▸ AZZ03 はどのような石材パネルの重量をサポートできますか?
    AZZ03 は、リベット留めされたナットのサイズと材料の厚さに応じて、ブラケットあたり最大 18 kN の石材パネルをサポートします。重量約 60 kg の一般的な 1200 x 600 x 30 mm 御影石パネルの場合、4 つの M10 ブラケットにより 5.0 を超える安全係数が得られます。 Jiangsu Aozheng Metal Products Co., Ltd. は、プロジェクト仕様ごとに構造計算と荷重証明書を提供します。同社は、米国、ドイツ、オーストラリア、カナダ、中東の石材ファサードプロジェクトに AZZ03 ブラケットを供給してきました。
    ▸ ブラケットは石材パネルの縦向きと横向きの両方に使用できますか?
    はい。 Z プロファイルは両方の方向のサポートを提供します。垂直パネルの場合、ブラケットは基板に直接取り付けられます。水平パネルの場合は、ブラケットを 90 度回転するか、追加のサポート角度を使用して使用できます。リベット留めされたナットの位置は、さまざまなパネル穴の位置に合わせてカスタマイズできます。 Jiangsu Aozheng Metal Products Co., Ltd. は、特定のパネル レイアウトに合わせてブラケット構成を最適化するためのエンジニアリング サポートを提供します。
    EN 1090-1 実行クラス 3 ◈ ISO 9001:2015 ◈ リベットナットキャプティブ ◈ 年間2,000トン ◈ 40ヶ国に輸出
