ボディアンカー ストーンサポート ボディ固定用アンカー
ボディアンカー ストーンサポート ボディ固定用アンカー
ボディアンカー ストーンサポート ボディ固定用アンカー
ボディアンカー ストーンサポート ボディ固定用アンカー

ボディアンカー ストーンサポート ボディ固定用アンカー

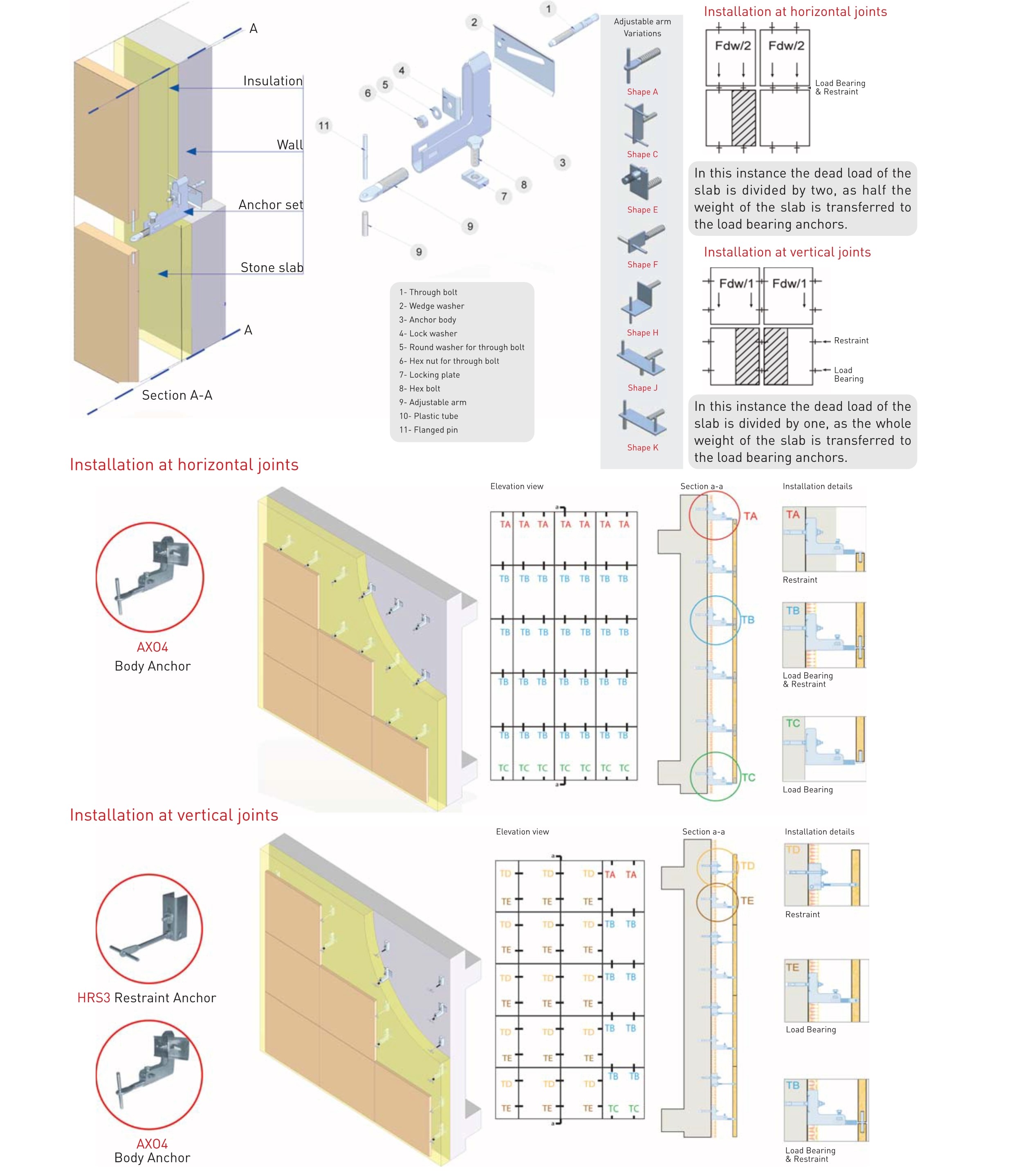

の ボディアンカーストーンサポート 花崗岩、大理石、石灰岩などの天然石のスラブを建物の主要構造に機械的に固定するために設計された構造コンポーネントです。これらのステンレス鋼のストーンアンカーは、被覆材とコンクリートまたは鋼の下地との間の確実な接続を促進し、荷重の分散と風圧および吸引に対する耐性を確保します。調整可能な本体固定具を利用することで、設置者は 3 次元での正確な位置合わせを実現し、建物のファサードの構造公差を補正できます。
見積もりを依頼する
前の：以前の製品はありません次：壁固定システム用ストーンクリップ
  • パラメータ
  • お問い合わせ
  • AISI 304 AISI 316 炭素鋼HDG

    構造仕様と材料構成

    製造を通じて 自動プレスと精密溶接 、これらのアンカーは、厳格な建築安全基準を満たすように設計されています。素材の選択は、通常、 グレード 304 または 316 ステンレス鋼 、必要なものを提供します 耐食性 さまざまな環境条件において、ファサードの破損につながる可能性のある石との化学反応や酸化を防ぎます。の 石材被覆拘束システム ボディアンカー、滑り止め用の鋸歯状プレート、石の溝と接触するピンまたはボルト機構が組み込まれています。

    技術的パラメータ
    材質グレード
    AISI 304、AISI 316、炭素鋼 (HDG)
    ASTM A240 / EN 10088
    調整範囲
    最大40mm（横・縦）
    鋸歯状プレート機構
    耐荷重
    プロジェクト要件ごとに計算
    構造安全率 2.0
    表面処理
    酸洗、不動態化、または溶融亜鉛めっき
    ISO1461準拠
    適用基板
    コンクリート壁、鉄骨造
    該当なし
    エンジニアリング上の主な利点
    構造的完全性
    管理できるように設計されています 死荷重 そして 地震応力 さまざまな建物の高さにわたって効果的に移動できます。
    寸法精度
    の 鋸歯状のアンカーデザイン 最終トルクが適用された後の垂直方向の変位を防ぎます。
    のrmal Expansion Accommodation
    の system allows for 熱の動き 石パネル内で亀裂や接合部の疲労を防ぎます。
    設置効率
    と互換性があります アンダーカットアンカー そして traditional pin-hole methods for versatile site application.
    よくある質問
    沿岸環境における石体アンカーに適したステンレス鋼のグレードを選択するにはどうすればよいですか?
    海岸線から5km以内のプロジェクトの場合、 AISI 316 ステンレス鋼 モリブデンが含まれているため、塩化物による孔食から保護することが推奨されます。 Jiangsu Aozheng Metal Products Co., Ltd. は、これらの高品位合金の加工を専門としています。 高度な自動切断および溶接プロセス 。産業および貿易の統合企業として、同社は材料のトレーサビリティと国際基準への準拠を保証し、米国から中東までの世界的な需要を満たす年間 2000 トンの生産能力をサポートしています。
    石材支持ブラケットの耐荷重に影響を与える主な要因は何ですか?
    の load-bearing capacity is determined by the 材料の厚さ 、 投影距離 壁から、そして 引張強さ 固定ボルトの部分。江蘇青正金属製品有限公司は専用の 原料成形・機械加工工場 、特定のアーキテクチャ上の計算を満たすためにアンカーの寸法をカスタマイズできるようになります。として奉仕することで、 多様な専門生産拠点 同社は、カナダ、ドイツ、韓国の大規模建設チーム向けに、さまざまな風荷重やスラブ重量の下でも構造の安定性を維持する技術コンポーネントを提供しています。
    特定のプロジェクト要件については、リクエストに応じて技術データシートと構造計算レポートを入手できます。
    年間生産能力2000トン | アメリカ |ドイツ |カナダ |韓国 |中東

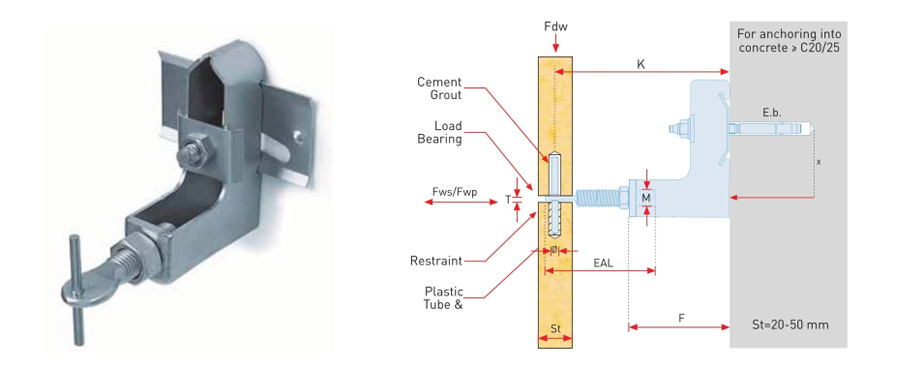

    製品コード
    技術的な詳細
    投影
    分。投影
    最大。投影
    死荷重
    成形サイズ
    風圧
    風力吸引
    拡張ボルトのサイズ
    ピンサイズ
    調整アームのメートルサイズ
    調整アーム平坦部の厚さ
    調整腕の長さ
    X サイズ
    K(mm)
    K - (mm)
    K(mm)
    Fdw(N)
    F(mm)
    Fwp (N)
    FWS(N)
    EB(mm)
    Φ(mm)
    M(mm)
    T(mm)
    EAL(mm)
    X(mm)
    AX03-2005
    200
    180
    220
    500
    155
    780
    546
    M8X120
    5
    M12
    4.5
    80
    75
    AX03-2205
    220
    200
    240
    175
    AX03-2405
    240
    220
    260
    195
    AX03-2605
    260
    240
    280
    215
    AX03-2009
    200
    180
    220
    900
    155
    1430
    1000
    M8X120
    6
    M12
    5.5
    80
    75
    AX03-2209
    220
    200
    240
    175
    AX03-2409
    240
    220
    260
    195
    AX03-2609
    260
    240
    280
    215
    AX03-20013
    200
    180
    220
    500
    155
    2028
    1419
    M8X120
    6
    M12
    6
    80
    80
    AX03-22013
    220
    200
    240
    175
    AX03-24013
    240
    220
    260
    195
    AX03-26013
    260
    240
    280
    215
